Реферат

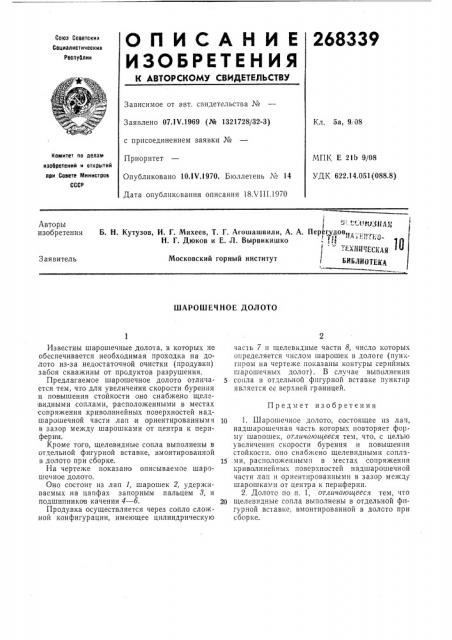

Q ll N C A H M E

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски

Сопиелистическил

Республик

Зависимое от авт. свидетельства №

Заявлено 07.1V.1969 (№ 1321728/32-3) с присоединением заявки №

Приоритет

Опубликовано 10. I V.1970. Бюллетень ¹ 14

Дата опубликсвания описания 18.VПI.1970

Кл. 5а, 9,08

Комитет по делам

МПК Е 2lb 9/08

УДК 622.14.051(088.8) изобретений и открытий при Совете Министров

СССР! к р т (I1к 311 11в

Б. Н. Кутузов, И. Г. Михеев, T. Г. Агошашвили, А. А. Пер гудов, H. р. Люков к E. JI. Вырвкккшко .,,tд -. Е" 11И ЧЕСКАЯ

Московский горный институт БИБЛИОТЕ 4, Авторы изобретения

Заявитель

ШАРОШЕЧНОЕ ДОЛОТО

Предмет изобретения

Известны шарошечные долота, в которых не обеспечивается необходимая проходка на долото из-за недостаточной очистки (продувкн) забоя скважины от продуктов разрушения.

Предлагаемое шар ошечное долото отличается тем, что для увеличения скорости бурения и повышения стойкости оно снабжено щелевидными соплами, расположенными в местах сопряжения, криволинейных поверхностей надшарошечной части лап и ориентированными 1п в зазор между шарошками от центра к периферии.

Кроме того, щелевидные сопла выполнены в отдельной фигурной вставке, вмонтированной в долото при сборке. 15

На чертеже показано описываемое шарошечное долото.

Оно состоит из лап 1, шарошек 2, удерживаемых на цапфах запорным пальцем 8, и подшипников качения 4 — б. 20

Продувка осуществляется через сопло сложной конфигурации, имеющее цилиндрическую часть 7 и щелевидные части 8, число KoTopblx

orlðåäåëÿåòñÿ числом шарошек в дологе (пунктиром на чертеже показаны контуры серийных шарошечных долот), В случае выполнения сопла в отдельной фигурной вставке пунктир является ее верхней границей.

1. Шарошечное долото, состоящее из лап, надшарошечная часть которых повторяет форму шапошек, отличиющееся тем, что, с целью увеличения скорости бурения и повышения стойкости, оно снабжено щелевидными соплами, расположенными в местах сопряжения криволинейных поверхностей надшарошечной части лап и ориентпрованнымп в зазор между шарошками от центра к периферии.

2, Долото по и. 1, отличпющееся тем, что щелевидные сопла выполнены в отдельной фигурной вставке, вмонтированной в долото при сборке.

268339

Сос-авптель В. Галкин

Редактор Н, Л. Корченко Техред 3. H. Тараненко Корректор С. М, Сигал

Заказ 2192j4 Тираж 450 Подписное

ЦНИИПИ Когиитетп по делагя изобретений и открытий при Совете Министров СССР

Моски:> /К-35, Ра шская наб., д. 4/5

Типография, пр. Сапунова, 2
