ВВтннтно тн „ннy> ;gк с А" Й"Й

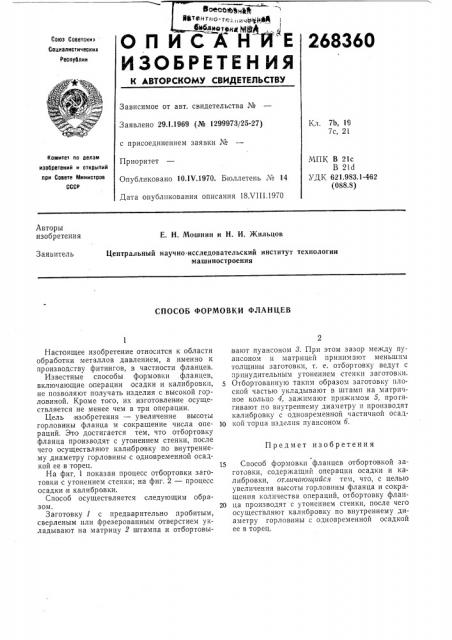

ОП И Е 268360
Союз Советскит
Социалистических
Республик
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 29.1.1969 (№ 1299973/25-27) с присоединением заявки №
Приоритет
Опубликовано 10.1Ч.1970. Бюллетень № 14
Дата опубликования описания 18ХП1.1970
Кл. 7b, 19
7с, 21
Комитет па лелем изобретений и открытий
МПК В 21с
В 21d
УДК 621.983.1-462 (088.8) лри Совете Министров
СССР
Авторы изобретения
E. Н. Мошнин и H. И. Жильцов
Центральный научно-исследовательский институт технологии машиностроения
Заявитель
СПОСОБ ФОРМОВКИ ФЛАНЦЕВ
Предмет изобретения
Настоящее изобретение относится к области обработки металлов давлением, а именно к производству фитингов, в частности фланцев.
Известные способы формовки фланцев, включающие операции осадки и калибровки, не позволяют получать изделия с высокой горловиной. Кроме того, их изготовление осуществляется не менее чем в три операции.
Цель изобретения — увеличение высоты горловины фланца и сокращение числа операций. Это достигается тем, что отбортовку фланца производят с утонением стенки, после чего осуществляют калибровку по внутреннему диаметру горловины с одновременной осадкой ее в торец.
На фиг. 1 показан процесс отбортовки заготовки с утонением стенки; на фиг. 2 — процесс осадки и калибровки.
Способ осуществляется следующим образом.
Заготовку 1 с предварительно пробитым, сверленым или фрезерованным отверстием укладывают на матрицу 2 штампа и отбортовы,вают пуансоном 8. При этом зазор между пуансоном и матрицей принимают меньшим толщины заготовки, т. е. отбортовку ведут с принудительным утонением стенки заготовки.
Отбортованную таким образом заготовку плоской частью укладывают в штамп на матричное кольцо 4, зажимают прижимом 5, протягивают по внутреннемч диаметру и производят калибровку с одновременной частичной осадl0 кой торца изделия пуансоном б.
15 Способ формовки *фланцев отбортовкой заготовки, содержащий операции осадки и калибровки, отлачаюшийся тем, что, с целью увеличения высоты горловины фланца и сокращения количества операций, отбортовку флан20 ца производят с утонением стенки, после чего осуществляют калибровку по внутреннему диаметру горловины с одновременной осадкой ее в торец.
Фиг. /
9 и с. 2
