Способ получения гидросиликата кальция

Способ получения гидросиликата кальция

Иллюстрации

Показать все

Реферат

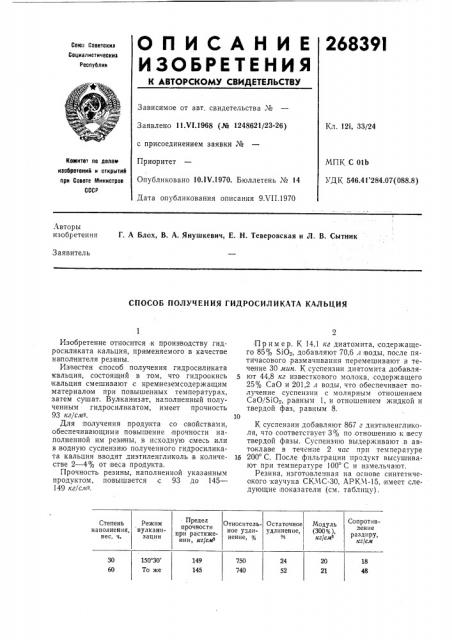

О П И С А Н И Е 26839I

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскин

Социалистические

Республик

Зависимое от авт. свидетельства №

Заявлено 11.VI.1968 (¹ 1248621/23-26) с присоединением заявки №

Приоритет

Опубликовано 10.1V.1970. Бюллетень ¹ 14

Дата опубликования описания 9Х11.1970

Кл. 121, 33/24

МПК С 01Ь

УДК 546.41 284.07(088.8) Комитет по делам иааоретеиий и открытий при Совете 1йииистрое

СССР

Авторы изобретения Г. А Блох, В. А. Янушкевич, E. Н. Теверовская и Л. В. Ситник

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ГИДРОСИЛИКАТА КАЛЬЦИЯ

Предел прочности при растяжении; кг/слР

Сопротивление раздиру, кг/см

Остаточное удлинение, оз

Модуль (30006 ), кг/слР

Относительноее удлинение, Степень наполнения, вес. ч.

Режим вулкаиизации

150 30

То же

149

145

740

24

18

Изобретение относится к производству гидросиликата кальция, применяемого .в качестве наполнителя резины.

Известен способ получения гидросиликата кальция, состоящий в том, что гидроокись кальция смешивают с кремнеземсодержащим материалом при повышенных температурах, затем сушат. Вулканизат, наполненный полученным гидросиликатом, имеет прочность

93 кг/смг.

Для получения продукта со свойствами, обеспечивающими повышение прочности наполненной им резины, в исходную смесь или в водную суспензию полученного гидросиликата кальция вводят диэтиленгликоль в количестве 2 — 4% от веса продукта.

Прочность резины, наполненной указанным продуктом, повышается с 93 до 145—

149 кг/c»,".

Пример. К 14,1 кг диатомита, содержащего 85% S10g, добавляют 70,6,г воды, после пятичасового .размачивания перемешивают в течение 30 лшн. К суспензии диатомита добавля5 ют 44,8 кг известкового молока, содержащего

25% СаО и 201,2 л воды, что обеспечивает получение суспензии с молярным отношением

СаО/SiOq, равным 1, и отношением жидкой и твердой фаз, равным 8.

К суспензии добавляют 867 г диэтиленгликоля, что соответствует 3% по отношеншо к весу твердой фазы. Суспензию выдерживают,в автоклаве в течение 2 чпс при температуре

16 200 С. После фильтрации продукт высуцгивают при температуре 100 С и измельчают.

Резина, изготовленная на основе синтетичеокого каучука СКМС-ЗО, АРКМ-!5, имеет следующие показатели (см. таблицу).

26839!

Составитель С. Б. Розенфельд

Редактор Н. Л. Корченко Техред Л. Я. Левина Корректор Л. И. Гаврилова

Заказ 1775/12 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Я-35, Раушская наб., д. 4/5

Типография, ир. Сапунова, 2

Важнейшие технико-экономичес к ие преимущества предлагаемого способа заключается, таким образом, в значительном повышении активности гидросиликатч кальция, обеспечи вающем повышение прочности наполненных им резин до 145 — 149 кг/см2 в широко м интервале степеней наполнения.

Предмет изобретения

1. Способ получения,гидросили ката кальция путем смешения гидроокиси кальция с кремнеземсодержащим материалом при повышенных температурах с лоследующей сушкой полученного продукта, отличающийся тем, что, с целью получения продукта со свойствами, ооес5 печивающими повышение .прочности наполненной им резины, в исходную смесь или в водную суспензию полученного гидросиликата кальция вводят диэтиленгликоль.

2. Способ по п. 1, отличающийся тем, что ди10 этиленгликоль вводят в количестве 2 — 4о ц от веса, продукта.
