Мба конвертер для рафинирования металла
Патент 268448
Авторы
- В. М. Гиттер, М. Е. Глуйберзон, О. А. Ермолаев, Г. А. Измайлов,
- Всесоюзный научно исследовательский институт автоматизации черной металлургии
- И. В. Попов, Л. Л. Рыжиков , В. Н. Устюжанин
- О. В. Мартынов, Б. И. Моси нов, С. М. Насонов, Л. С. Нечаев,
Классы МПК
Мба конвертер для рафинирования металла
Иллюстрации
Реферат

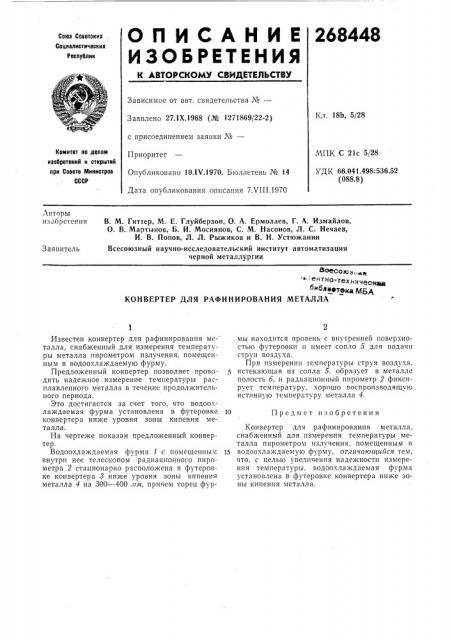

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
268448
Союа Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 27.1Х.1968 (¹ 1271869/22-2) с присоединением заявки №вЂ”
Приоритет
Опубликовано 10.IV.1970. Бюллетень № 14
Дата опубликования описания 7 VIII.1970
Кл. 18b, 5/28
Комитет по делам иаобретеиий и открытий при Совете Мииистров
СССР
МПК С 21с 5/28
УДК 66.041.498.536.52 (088.8) Авторы изобретения
В. М. Гиттер, М. Е. Глуйберзон, О, А. Ермолаев, Г. А. Измайлов, О. В, Мартынов, Б. И. Мосиянов, С. М. Насонов, Л. С. Нечаев, И. В. Попов, Л. Л. Рыжиков и В. H. Устюжанин
Всесоюзный научно-исследовательский институт автоматизации черной металлургии
Заявитель
5 жсоюв„„„ г o технич бкблд®тека М А
КОНВЕРТЕР ДЛЯ РАФИНИРОВАНИЯ МЕТАЛЛА
Известен конвертер для рафинирования металла, снабженный для измерения температуры металла пирометром излучения, помещенным в водоохлаждаемую фурму.
Предложенный конвертер позволяет проводить надежное измерение температуры расплавленного металла в течение продолжительного периода.
Это достигается за счет того, что водоохлаждаемая фурма установлена в футеровке конвертера ниже уровня зоны кипения металла.
На чертеже показан предложенный конвертер.
Водоохлаждаемая фурма 1 с помещенным внутри нее телескопом радиационного пирометра 2 стационарно расположена в футеровке конвертера 8 ниже уровня зоны кипения металла 4 на 300 — 400 лм, причем торец фурмы находится вровень с внутренней поверхностью футеровки и имеет сопло б для подачи струи воздуха.
При измерении температуры струя воздуха, истекающая из сопла 5, образует в металле полость б, и радиационный ппрометр 2 фиксирует температуру, хорошо воспроизводящую истинную температуру металла 4.
10 Предмет изобретения
Конвертер для рафинирования металла, снабженный для измерения температуры металла пирометром излучения, помещенным в
15 водоохлаждаемую фурму, отличающийся тем, что, с целью увеличения надежности измерения температуры, водоохлаждаемая фурма установлена в футеровке конвертера ниже зоны кипения металла.
268448
Составитель В. Смоляренко
Редактор Н. Л. Корченко Техред Л. В. Куклина Корректор T. Лаврухина
Заказ 2145/1! Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
