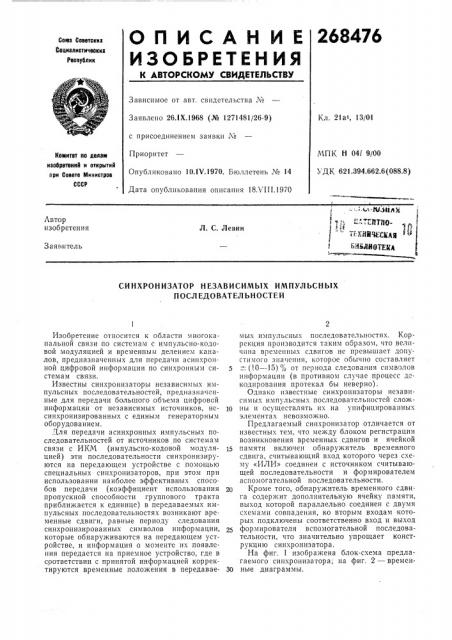

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Воциалиотичеокил

Республик

Зависимое от авт. свидетельства ¹

Кл. 21а1, 13/01

Заявлено 26.1Х.1968 (№ 1271481/26-9) с присоединением заявки ¹

МПК Н 04l 9/00

УДК 621.394.662.6(088.8) Приоритет

Опубликовано 10.1Ч.1970. Бюллетень ¹ 14

Дата опубликования описания 18ЧIII.1970

Комитет по делам изобретений и открытий при Спеете Министров

СССР

i ВМлу1 ЕПТЩ)т c P 11ЯЩ Ц дд 1 О <ÌÍ0ÒÅÌÀ

Автор изобретения

Л. С. Левин

Заявитель

СИ HXPOH ИЗАТОР H E3AB ИСИМЫХ ИМПУЛЬСНЫХ

ПОСЛ ЕДОВАТЕЛЪНОСТЕИ

Изобретение относится к области многоканальной связи по системам с импульсно-кодовой модуляцией и временным делением каналов, предназначенных для передачи асинхронной цифровой информации IIO синхронным системам связи.

Известны синхронизаторы независимых импульсных последовательностей, предназначенные для передачи большого объема цифровой информации от независимых источников, нссинхронизированных с единым генераторным оборудованием.

Для передачи асинхронных импульсных последовательностей от источников по системам связи с ИКМ (импульсно-кодовой модуляцией) эти последовательности синхронизируются на передающем устройстве с помощью специальных синхронизаторов, при этом при использовании наиболее эффективных способов передачи (коэффициент использования пропускной способности группового тракта приближается к единице) в передаваемых импульсных последовательностях возникают временные сдвиги, равные периоду следования синхронизированных символов информации, которые обнаруживаются на передающем устройстве, и информация о моменте их появления передается на приемное устройство, где в соответствии с принятой информацией корректируются временные положения в передаваемых импульсных последовательностях. Коррекция производится таким образом, что величина временных сдвигов не превышает допустимого значения, которое обычно составляет

5: (10 — 15) "/ от периода следования символов информации (в противном случае процесс декодирования протекал бы неверно).

Однако известные синхронизаторы независимых импульсных последовательностей сложjQ пы и осуществлять их на унифицированных элементах невозможно.

Предлагаемый синхронизатор отличается от известных тем, что между блоком регистрации возникновения временных сдвигов и ячейкой

15 памяти включен обнаружитель временного сдвига, считывающий вход которого через схему «ИЛИ» соединен с источником считывающей последовательности и формирователем вспомогательной последовательности.

2р Кроме того, обнаружитель временного сдвига содержит дополнительную ячейку памяти, выход которой параллельно соединен с двумя схемами совпадения, ко вторым входам которых подключены соответственно вход и выход формирователя вспомогательной последовательности, что значительно упрощает конструкцию синхронизатора.

На фиг. 1 изображена блок-схема предлагаемого синхронизатора; на фиг. 2 — времен30 ные диаграммы.

268476

Синхронизатор содержит основную ячейку памяти 1, схему «ИЛИ» 2, линию задержки 8 (формирователь вспомогательной последовательности), блок 4 регистрации момента возникновения временных сдвигов, включающий в себя триггерную ячейку 5, Между ячейкой памяти 1 и блоком 4 включен обнаружитель временного сдвига 6, состоящий из вспомогательной ячейки памяти 7 и схем совпадения 8 и 9.

На считывающий вход обнаружителя, кроме основной считывающей последовательности, через схему «ИЛИ» от источника 10 подается вспомогательная последовательность, сдвинутая во времени относительно основной при помощи линии задержки, К выходу ячейки памяти 7 подключены две схемы совпадения 8 и 9. Второй вход схемы совпадения 8 соединен со входом линии задержки 8, а второй вход схемы совпадения 9— с выходом этой линии задержки. На выходе схем совпадений 8 и 9 включена раздельными входами триггерная ячейка 5.

Принцип работы синхронизатора поясняется временной диаграммой. Сплошными линиями изображены информационная 11 (для простоты изображения только единицами), считывающая 12 и считанная 13 импульсные последовательности (крестиками обозначены моменты появления временных сдвигов). Для удвоения считывающей частоты сдвигают считывающую импульсную последовательность на полпериода, и суммируют эту вспомогательную последовательность, изображенную на чертеже пунктиром, с исходной.

В результате считывания суммарной импульсной последовательностью оказывается, что в считанной последовательности временные сдвиги возникают в те же моменты, что и при считывании исходной импульсной последовательности (обозначены крестиками), а также в моменты, сдвинутые относительно первых на полпериода (обозначены звездочками).

Временные сдвиги в считанной импульсной последовательности появляются в те моменты, когда осуществляется переход с одной считывающей последовательности на другую.

В частности, сдвиги, совпадающие по времени со сдвигами на диаграмме (обозначены крестиками), возникают, когда при считывании происходит переход от исходной последовательности к вспомогательной и, наоборот, временные сдвиги, не совпадающие со сдвигами на диаграмме 14 (обозначены звездочками), возникают, когда при считывании происходит переход от вспомогательной последовательности к исходной.

Следовательно, по этому признаку (моменту перехода от исходной последовательности

15 г0 г5

Зо

60 к вспомогательной) можно обнаружить временные сдвиги в синхронизированной импульсной последовательности.

Синхронизатор работает следующим образом.

На один вход вспомогательной ячейки памяти 7, включенной параллельно основной 1, подаются символы информации от источника

15, а на второй — удвоенная при помощи линии задержки и схемы «ИЛИ» — считывающая импульсная последовательность.

Выходной сигнал с ячейки памяти 7 сравнивается на схемах совпадения 8 и 9 соответственно с исходной и вспомогательной считы вающими импульсными последовательностями.

Если синхронизированные информационные символы передаются без временных сдвигов, то импульсная последовательность на выходе схемы совпадения 8 устанавливает и удерживает триггерную ячейку 5 в единичном состоянии.

Если совпадение произойдет на схеме 9, то при считывании информации осуществится переход от исходной последовательности к вспомогательной, т. е. происходит временной сдвиг.

Импульсная последовательность с выхода схемы совпадения 9 перебросит и удержит триггерную ячейку 5 в нулевом состоянии.

Момент перехода из единичного состояния в нулевое свидетельствует о наличии временного сдвига, информация о чем передается по специальному каналу на приемное устройство.

Предмет изобретения

1. Синхронизатор независимых импульсных госледовательностей с записью информации в ячейках памяти запоминающего устройства и считыванием в определенные моменты времени, содержащий блок регистрации момента возникновения временных сдвигов, отличаю и1ийся тем, что, с целью упрощения схемногг решения синхронизатора, между ячейкой па мяти и блоком регистрации включен обнаружитель временного сдвига, считывающий вход которого через схему «ИЛИ» соединен с источником считывающей последовательности и формирователем вспомогательной последовательности.

2. Синхронизатор по и. 1, отличающийся тем, что обнаружитель временного сдвига содержит дополнительную ячейку памяти, выход которой параллельно соединен с двумя схемами совпадения, ко вторым входам которых подключены соответственно вход и выход формирователя вспомогательной последовательности.

268476

an мали созга

9 иг 1 ! ! 1 . ! 1 ! 1

9 г Z
