Реферат

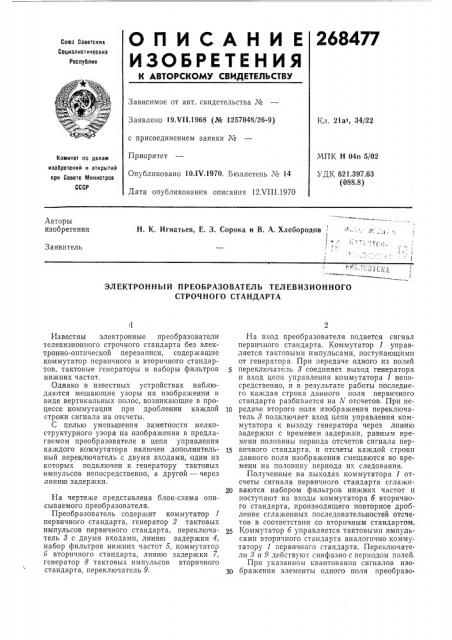

ОП И САНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 19.VII.1968 (№ 1257048/2 6-9) с присоединением заявки ¹

Приоритет

Опубликовано 10.IV.1970. Бюллетень № 14

Дата опубликования описанпя 12.VIII.1970

Кл. 21ат, 34!22

МПК Н 04п 5/02

УДК 621.397.63 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Н. К. Игнатьев, Е. 3. Сорока и В. А. Хлебородов

Заявитель

ЭЛЕКТРОННЫЙ ПРЕОБРАЗОВАТЕЛЬ ТЕЛЕВИЗИОННОГО

СТРОЧНОГО СТАНДАРТА

Известны электронные преобразователи телевизионного строчного стандарта без электронно-оптической перезаписи, содержащие коммутатор первичного и вторичного стандартов, тактовые генераторы и наборы фильтров нижних частот.

Однако в известных устройствах наблюдаются мешающие узоры на изображении в виде вертикальных полос, возникающие в процессе коммутации при дроблении каждой 10 строки сигнала на отсчеты.

С целью уменьшения заметности мелкоструктурного узора на изображении в предлагаемом преобразователе в цепи управления каждого коммутатора включен дополнитель- 15 ный переключатель с двумя входами, один из которых подключен к генератору тактовых импульсов непосредственно, а другой — через линию задержки.

На чертеже представлена блок-схема описываемого преобразователя.

Преобразователь содержит коммутатор 1 первичного стандарта, генератор 2 тактовых импульсов первичного стандарта, переключатель 8 с двумя входами, линию задержки 4, набор фильтров нижних частот 5, коммутатор б вторичного стандарта, линию задержки 7, генератор 8 тактовых импульсов вторичного стандарта, переключатель 9. 30

На вход преобразователя подается сигнал первичного стандарта. Коммутатор 1 управляется тактовыми импульсами, поступающими от генератора. При передаче одного из полей переключатель 8 соединяет выход генератора и вход цепи управления коммутатора 1 непосредственно, и в результате работы последнего каждая строка данного поля первичного стандарта разбивается на Л отсчетов. При передаче второго поля изображения переключатель 8 подключает вход цепи управления коммутатора к выходу генератора через линию задержки с временем задержки, равным времени половины периода отсчетов сигнала первичного стандарта, и отсчеты каждой строки данного поля изображения смещаются во времени на половину периода их следования.

Полученные на выходах коммутатора 1 отсчеты сигнала первичного стандарта сглаживаются набором фильтров нижних частот и поступают на входы коммутатора б вторичного стандарта, производящего повторное дробление сглаженных последовательностей отсчетов в соответствии со вторичным стандартом.

Коммутатор б управляется тактовыми импульсами вторичного стандарта аналогично коммутатору 1 первичного стандарта. Переключатели 8 и 9 действуют синфазно с периодом полей.

При указанном квантовании сигналов изображения элементы одного поля преобразо268477

Предмет изобретения

Составитель Г. Королев

Редактор T. И. Морозова Техред А. А. Камышникова Корректор С, Л. Кузовенкова

Заказ 2194/3 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )K-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2 ванного изображения оказываются сдвинутымн по горизонтали на половину шага квантования, в результате чего образующийся узор становится визуально более мелкоструктурным и, следовательно, менее заметным.

Электронный преобразователь телевизионного строчного стандарта, содержащий коммутатор первичного стандарта, управляемый генератором тактовых импульсов первичного стандарта, коммутатор вторичного стандарта, управляемый генератором тактовых импульсов вторичного стандарта, и набор фильтров

5 нижних частот, отличающийся тем, что, с целью уменьшения заметности мелкоструктурного узора на изобрахкенни, в цепи управления каждого коммутатора включен дополнительный переключатель с двумя входами, 1р один из которых подключен к генератору тактовых импульсов непосредственно, а второй— через линию задержки,
