268522

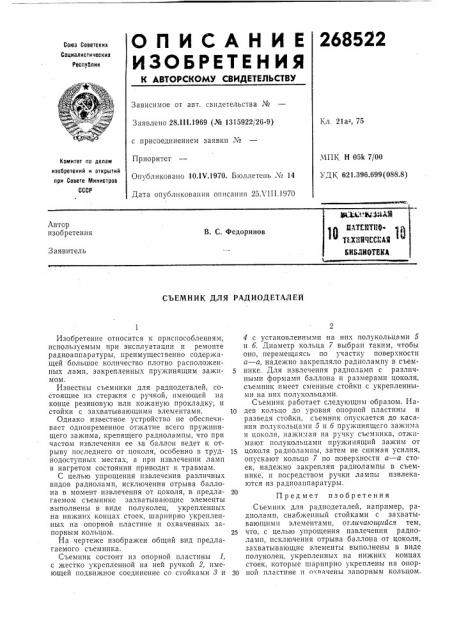

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.Ill.1969 (№ 1315922(26-9) с присоединением заявки ¹

Приоритет

Опубликовано 10.1V.1970. Бюллетень ¹ 14

Дата опубликования описания 25Х111.1970

Кл. 21ат, 75.ЧГ1К H 05k 7(00

УДК 621.396.699 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

® Ы : ИА9

ПЛТЕИТ1т6»

Я „„ „,„„ ...„К

ВНЬДИОТЕКА

Автор изобретения

В. С. Федоринов

Заявитель

СЪЕМНИК ДЛЯ РАДИОДЕТАЛЕЙ

Изобретение относится к приспособлениям, используемым при эксплуатации и ремонте радиоаппаратуры, преимущественно содержащей большое количество плотно расположенных ламп, закрепленных пружинящим зажимом.

Известны съемники для радиодеталей, состоящие из стержня с ручкой, имеющей на конце резиновую или кожаную прокладку, и стойки с захватывающими элементами.

Однако известное устройство не обеспечивает одновременное отжатие всего пружинящего зажима, крепящего радиолампы, что при частом извлечении ее за баллон ведет к отрыву последнего от цоколя, особенно в труднодоступных местах, а при извлечении ламп в нагретом состоянии приводит к травмам.

С целью упрощения извлечения различных видов радиоламп, исключения отрыва баллона в момент извлечения от цоколя, в предлагаемом съемнике захватывающие элементы выполнены в виде полуколец, укрепленных на нижних концах стоек, шарнирно укрепленных па опорной пластине и охваченных запорным кольцом.

На чертеже изображен общий вид предлагаемого съемника.

Съемник состоит из опорной пластины 1, с жестко укрепленной на ней ручкой 2, имеющей подвижное соединение со стойками 3 и

4 с установленными на них полукольцами 5 и б. Диаметр кольца 7 выбран таким, чтобы оно, перемещаясь по участку поверхности а — а, надежно закрепляло радиолампу в съем5 нике. Для извлечения радиоламп с различными формами баллона и размерами цоколя, съемник имеет сменные стойки с укрепленными на них полукольцами.

Съемник работает следующим образом. На10 дев кольцо до уровня опорной пластины и разведя стойки, сьемник опускается до каса-; ния полукольцами 5 н 6 пружинящего зажима и цот.оля, нажимая на ручку съемника, отжимают полукольцами пружинящий зажим от

15 цоколя радиолампы, затем не снимая усилия, опускают кольцо 7 по поверхности а — а стоек, надежно закрепляя радиолампы в съемнике, и посредством ручки лампы извлекаются из радиоаппаратуры.

Предмет изобретения

Съемттик для радиодеталей, например, радиоламп, снабженный стойками с захватывающими элементами, отличатощийся тем, 25 что, с целью упрощения извлечения радиоламп, исключения отрыва баллона от цоколя, захватывающие элементы выполнены в виде полуколец, укрепленных на нижних концах стоек, которые шарнирно укреплены на опор30 ной пластине и охвачены запорным кольцом.
