Реферат

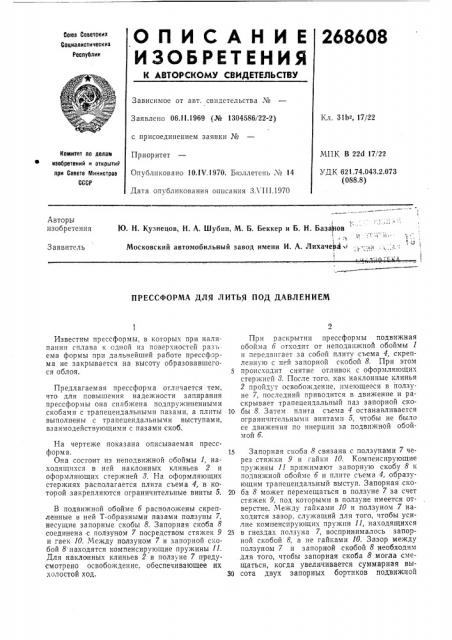

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

268608

Союз Саветскиз

Сопиапистическик

Республик

Зависимое от авт. свидетельства М0

Кл. 3lb-, 17/22

Заявлено 06.11.1969 (№ 1304586/22-2) с присоединением заявки №

Приоритет

Опубликовано 10.IV.1970. Бюллетень ¹ 14

Дата опубликования описания ЗЛ 111.1970

МПК В 22d 17/22

УД K 621.74.043.2.073 (088.8) Комитат по делам

° изобретений и открытир при Совете Министров

CGGP

Авторы изобретения

10. Н. Кузнецов, Н. А, Шубин, М. Б. Беккер и Б. H. Базаутов

Московский автомобильный завод имени И, A. Лихачерйм

Заявитель

ПРЕССФОРМА ДЛЯ ЛИТЬЯ ПОД ДАВЛЕНИЕМ

Известны прессформы, в KQTOpblx при налипании сплава к одной из поверхностей разь. ема формы при дальнейшей работе прессформа не закрывается на высоту образовавшегося облоя.

Предлагаемая прессформа отличается тем, что для повышения надежности запирания прессформы она снабжена подпружиненными скобами с трапецеидальными пазами, а плиты выполнены с трапецеидальными выступами, взаимодействующими с пазами скоб.

На чертеже показана описываемая прессформа.

Она состоит из неподвижной обоймы 1, находящихся в ней наклонных клиньев 2 и оформляющих стержней 8. На оформляющих стержнях располагается плита съема 4, в которой закрепляются ограничительные винты 5.

B подвижной обойме б расположены скрепленные в ней Т-ооразными пазами ползуны 7, несущие запорные скобы 8. Запорная скоба 8 соединена с ползуном 7 посредством стяжек 9 и гаек 10. Между ползуном 7 и запорной с-обой 8 находятся компенсирующие пружины 11.

Для наклонных клиньев 2 в ползуне 7 предусмотрено освобождение, обеспечивающее их холостой ход, При раскрытии прессформы подвижная обойма б отходит от неподвижной обоймы I и передвигает за собой плиту съема 4, скрепленную с ней "àïîðíîé скобой 8. При этом

5 происходит снятие отливок с оформляющих стержней 8. После того, как наклонные клинья

2 пройдут освобождение, имеющееся в ползуне 7, последний приводится в движение и раскрывает трапецеидальный паз запорной ско10 бы 8. Затем плита съема 4 останавливается ограничительными винтами 5, чтобы не было ее движения по инерции за подвижной обоймой б.

15 Запорная скоба 8 связана с ползунами 7 через стяжки 9 и гайки 10. Компенсирующие пружины 11 прижимают запорную скобу 8 к подвижной обойме б и плите съема 4, образующим трапецепдальный выступ. Запорная ско20 ба 8 может перемещаться в ползуне 7 за счет стяжек 9, под которыми в ползуне имеется отверстие. Между гайками 10 и ползуном 7 находится зазор. служащий для того, чтобы усилие компенсирующих пружин II, находящихся

25 в гнездах ползуна 7, воспринималось запорной скобой 8, а не гайками 10. Зазор между ползуном 7 и запорной скобой 8 необходим для того, чтобы запорная скоба 8 могла смещаться, когда увеличивается суммарная вы30 сота двух запорных бортиков подвижной

268608

b -Б

7О! 5

3 4 8 77 9

Составитель А. Минаев

Редактор Н. Л. Корнеико Текрсд A. А. Камышникова Корректор Л. Фирсова

Заказ 2082(12 Ти17ая 480 Подписиое

ЦНИИПИ Комитета по дела!и !зооретенпй и открытий при Совете ЯпииcTpDI3 СССР москва, 3(-35, Рауп7ская иаб., д. 4!5

Типография, пр. Сапунова, 2

Eg обоймы б и плиты съема 4 и форма не полностью закрывается. В этом случае происходит сжатие компенсиру1ощих пружин П.

Предмет пзобр етения

Прессформа для литья под давлением, включающая подвижную и неподвижную плиты, наклонные клинья и ползуны, отличающаяся тем, что, с целью повышения надежности запнрания прессформы, она снабжена подпружиненными скобами с трапецеидальнымн

5 пазами, а плиты выполнены с трапецеидальными выступами, взаимодействующими с пазами скоб.
