Высококремнеземистое стекло

Высококремнеземистое стекло

Иллюстрации

Показать все

Реферат

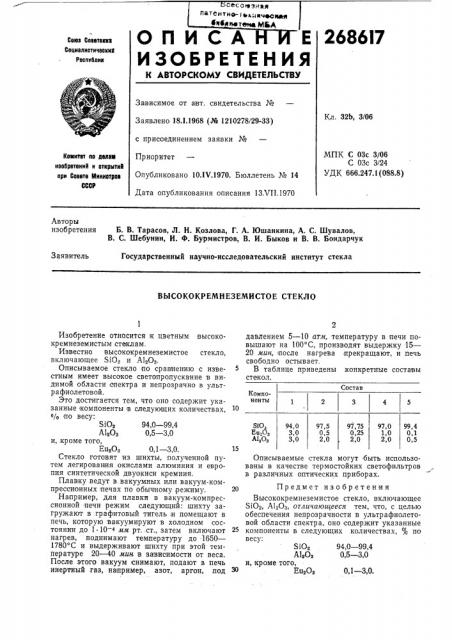

овса узнал патентнф-i e Aничесюеат

Фиблветена МЬА

2б8бт7

БАЛИСA Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Свюв Советова

Социалистический

Респтблик

За висимое от авт. свидетельства №

Заявлено 18.1.1968 (№ 1210278/29-33) с присоединением заявки №

Приоритет

Опубликовано 10.1Ч.1970. Бюллетень № 14

Дата опубликования описания 13.ЧП.1970

Кл. 32Ь, 3/06

МПК С 03с 3/06

С 03с 3/24

УДК 666.247.1(088.8) Комитет оо делаю иаобретений и открытий ори Совете Министров

СССР

Авторы изобретения

Б. В. Тарасов, Л. Н. Козлова, Г. А. Юшанкина, А. С. Шувалов, В. С. Шебунин, И. Ф. Бурмистров, В. И. Быков и В. В. Бондарчук

Государственный научно-исследовательский институт стекла

Заявитель

ВЫСОКОКРЕМНЕЗЕМИСТОЕ СТЕКЛО

Состав

Компо енты

97,75

0,25

2,0 ао, с2О3

А1,О

94,0

3,0

3,0

97,0

1,0

2,0

97,5

0,5

2,0

99,4

0,1

0,5

310з

А1зОз и, кроме того, ЕцзОз

94,0 — 99,4

0,5 — 3,0

0,1 — 3,0.

Изобретение относится к цветным высококремнезвмистым стеклам.

Известно высококремнеземистое стекло, включающее Sioe и Alc03.

Описываемое стекло по сравнению с известным имеет высокое светопропускание в видимой области спектра и непрозрачно в ультрафиолетовой.

Это достигается тем, что оно содержит указанные компоненты в следующих количествах, % по весу:

ЯОз 94,0 — 99,4

АIзОз 0,5 — 3,0 и, .кроме тото, ЕцзОз 0,1 — 3,0.

Стекло готовят из шихты, полученной путем легировавия окислами алюминия и европия синтетической двуокиси кремния.

Плавку ведут в.вакуумных или вакуум-компрессионных печах по обычному,режиму.

Например, для плавки в вакуум-компрессионной печи режим следующий: шихту загружают в графитовый тигель и помещают в печь, которую вакуумируют в холодном состоянии до 1.10 4 мм рт..ст., затем включают нагрев, поднимают температуру до 1650—

1780 С и выдерживают шихту при этой температуре 20 — 40 мин в зависимости от веса.

После этого вакуум снимают, подают в печь инертный газ, например, азот, аргон, под давлением 5 — 10 атм, температуру в печи повышают на 100 С, производят выдержку 15—

20 мин, после нагрева прекращают, и печь свободно остывает.

В таблице приведены конкретные составы стекол.

Описываемые стекла могут быть использованы в качестве термостойких светофильтров в различных оптических приборах.

20 Предмет изобретения

Высококремнеземистое стекло, включающее

$10з, А120з, отличающееся тем, что, с целью обеспечения непрозрачности в ультрафиолетовой области спектра, оно содержит указанные компоненты в следующих количествах, % по весу:
