Сплав на основе кобальта
Иллюстрации
Реферат
268655

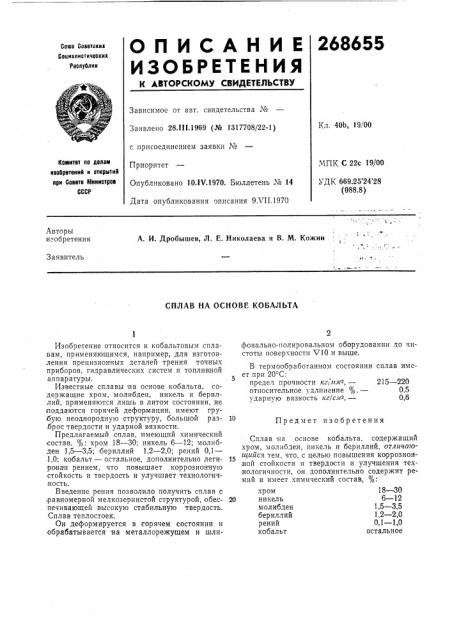

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
CONS COSSTUKHS
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 40Ь, 19!00
Заявлено 28.ill.1969 (№ 1317708/22-1) с присоединением заявки №
Приоритет
Комитвт по долам изооротений и сткрьииР ори Совете Мииистров
СССР
МПК С 22с 19/00
УДК 669.25 24 28 (088.8) О публиковано 10.! К1970. Бюллетень № 14
Дата опубликования описания 9Х11.1970
Авторы изобретения
А. И. Дробышев, Л. Е. Николаева и В. М. Кожин
Заявитель
СПЛАВ НА ОСНОВЕ КОБАЛЬТА фовально-полировальном оборудовании до чистоты поверхности V10 и выше.
В термообработанном состоянии ет при 20 С: предел прочности кг,л лт-,— относительное удлинение ударную вязкость кг(сл-,— сплав име215 †2
0,5
0,6
Сплав на основе кобальта, содержащий хром, молибден, никель и бериллий, отлича ои1ийся тем, что, с целью повышения коррозион,ной стойкости и твердости и улучшения тех,нологичности, он дополнительно содержит ре:ний и имеет химический состав, %: хром 18 — 30
20 никель 6 — 12 молибден 1,5 — 3,5 бериллий 1,2 — 2,0 рений 0,1 — 1,0 кобальт остальное
Изобретение относится к кооальтовым сплавам, применяющимся, например, для изготовления прецизионных деталей трения точных приборов, гидравлических систем и топливной аппаратуры.
Известные сплавы на основе кооальта, содержащие хром, молибден, никель и бериллий, применяются лишь в литом состоянии, не поддаются горячей деформации, имеют грубую неоднородную структуру, большой раз,брос твердости и ударной вязкости.
Предлагаемый сплав, имеющий химический состав, о о: хром 18 — 30; никель 6 — 12; молибден 1,5 — 3,5; бериллий 1,2 — 2,0; рений 0,1— .1,0; кобальт — остальное, дополнительно легирован рением, что повышает коррозионну|о стойкость и твердость и улучшает технологич:ность.
Введение рения позволило получить сплав с
|равномерной мелкозернистой структурой, обеспечивающей высокую стабильную твердость.
Сплав теплостоек.
Он деформируется в горячем состоянии и обрабатывается на металлорежущем и шлпПредмет изобретения
