Литой хромистый сплав
Иллюстрации
Реферат
Ь
Э
° Q е г, п би- лиотена МБ
2686 6I
Союз Сооотских
Социалистических
Респурлик

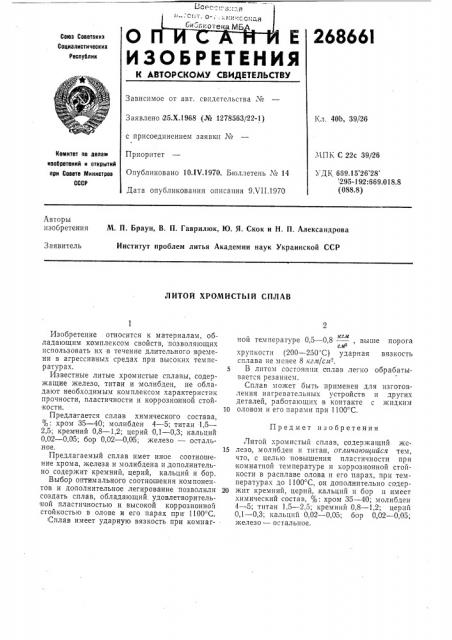

ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
1«л. 40Ь, 39/26
Заявлено 25.Х.1968 (¹ 1278563 22-1) с присоединением заявки М
Приоритет.ЧП1«С 22с 39/2 6
Комитет по делам изооретеиий и открытий при Сооете й1ииистров
СССР
УД1; 669.15 26 28 2,95-192: 669.018.8 (088.8) Опубликовано 10.IV.1970. Бюллетень М 14
Дата опубликования описания 9Х11.1970
Авторы изобретения
М. П. Браун, В. П. Гаврилюк, Ю. Я. Скок и Н. П. Александрова
Институт проблем литья Академии наук Украинской ССР
Заявитель
ЛИТОЙ ХРОМИСТЫЙ СПЛАВ
Предмет изобретения
Изобретение относится к материалам, обладающим комплексом свойств, позволяющих использовать их в течение длительного времени в агрессивных средах при высоких температурахах.
Известные литые хромистые сплавы, содержащие железо, титан и молибден, не обладают необходимым комплексом характеристик прочности, пластичности и коррозианной стой кости.
Предлатается сплав химического состава, о о: хром 35 — 40; молибден 4 — 5; титан 1,5—
2,5; кремний 0,8 — 1,2; церий 0,1 — 0,3; кальций
0,02 — 0,05; бор 0,02 — 0,05; железо — осталь.ное.
Предлагаемый сплав имет иное соотношение хрома, железа и молибдена и дополнительно содержит кремний, церий, кальций и бор.
Выбор оптим ального соотношения ком понентов и дополнительное легирование позволили создать сплав, обладающий. удовлетворительной пластичностью и высокой коррозионной стойкостью в олове и его парах при 1100 С. Сплав имеет ударную вязкость при комнагкги ной температуре 0,5 — 0,8, выше порога сма хрупкости (200 — 250 C) ударная вязкость сплава не менее 8 кглт(см- .
5 В лигам состоянии сплав легко обрабатывается резанием.
Сплав может быть применен для изготовления нагревательных устройств и других деталей, работающих в контакте с жидким
10 оловом и его парами при 1100 C.
Литой хромистьш сплав, содержащий жс15 лезо, молибден и титан, отличпющийся тем, что, с целью повышения пластичности при комнатной температуре и коррозионной стойкости в расплаве олова и его парах, при температурах до 1100"С, он дополнительно содер20 жит кремний, церий, кальций и бор и имеет химический состав, о о: хром 35 — 40; молибден
4 — 5; титан 1,5 — 2,5; кремний 0,8 — 1,2; церий
0,1 — 0,3; кальций 0,02 — 0,05; бор 0,02 — 0,05; железо — остальное.
