Патент ссср 268693
Иллюстрации
Реферат

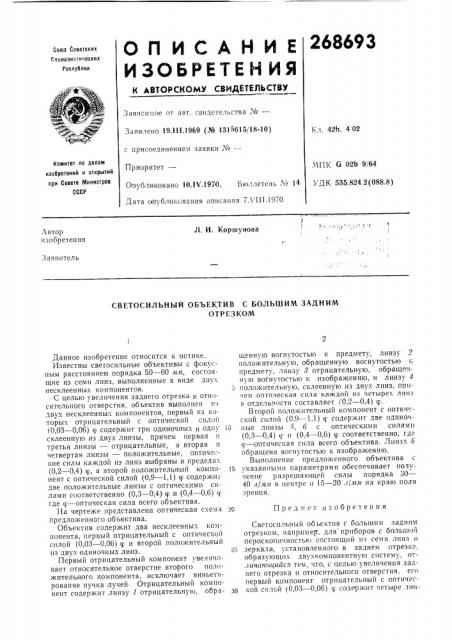

268693
ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства М—
Заявлено 19 1!!.1969 (№ 1315615/18-10) Кл. 42h, 4 02 с присоединением заявки Xo—
Комитет по делам изобретений и открытий при Совете Министров
СССР
Приоритет—
Опубликовано 10.IV.1970. Бктллетень М 14
Дата опубчтткования описания 7Л 11!.1970
МПК б 02Ь 9/64
УДК 535.824.2(088.8) Автор изобретения
Л. И. Коршунова
Заявитель
СВЕТОСИЛЬНЫЙ ОБЪЕКТИВ С БОЛЬШИМ ЗАДНИМ
ОТРЕЗКОМ
Предмет изобретения
Данное изобретение относится к оптике.
Известны светосильные объективы с фокусным расстоянием порядка 50 — 60 мм, состоящие из семи линз, выполненные в виде двух несклеенных компонентов.
С целью увеличения заднего отрезка и относительного отверстия. объектив выполнен пз двух несклеенных компонентов, первый из которых отрицательньш с оптической сплои (0,03 — 0,06) тр содержит три одиночных и одну склеенную из двух линзы, причем первая и третья линзы — отрицательные, а вторая и четвертая линзы — положительные, оптические силы каждой из линз выбраны в пределах (0,2 — 0,4) (p, а второй положительный компонент с оптической силой (0,9 — 1,1) ср содержиг две положительные линзы с оптическими силами соответотвенно (0,3 — 0,4) тр и (0,4 — 0,6) q где Р— оптическая сила всего объектива.
Иа чертеже представлена оптическая схема предложенного обьектива.
Объектив содержит два Heñêëååííûê компонента, первый отрицательньш с оптической силой (0,03 — 0,06) сР и второй положительный пз двух одиночных линз.
Первый отрицательный компонент увеличивает относительное отверстие второго положительного компонента, исключает виньетпрование пучка лучей Отрицательный компонент содержит линзу 1 отрицательную, обращеннхчо вогнутостью к предктет ., линзу 2 положительную, обращенную вогнутостью I; предмету, линзу 8 отрицательную, обращенную вогнутостью к изображению, и линзу 4
5 положительную, склеенную из двух линз, причем оптическая сила каждой из четырех линз в отдельчости составляет (0,2 — 0,4) .
Второй положительный компонент с оптической силой (0.9 — 1,1) q. содержит две одино чЫ ньте линзы 5, 6 с оптическими силами (0,3 — 0,4) q; и (0,4 — 0,6) р соответственно, где — оптическая сила всего объектива. Линза 6 обращена вогнутостью к изображению.
Выполнение предложенного объектива с
15 указанными параметрами обеспечивает получение разрешающей силы порядка 30—
40 л/.ттлт в центре и 15 — 20 л/лотт на краю поля зрения.
Светоспльный объектив с большим задним отрезком, например, для приборов с больпгой перпскопичностью состоящий пз семи линз н
25 зеркала, установленного в заднем отрезке, образующих двухкомпонентну|о систему, ог.тичаюи ийся тем, что, с целью увеличения заднего отрезка и относительного отверстия. его первый компонент отрицательный с оптичес30 кой силой (0,03 — 0,06) у содержит четыре лин268693 ЬоЖоы эрочог
Составитель М. Илленко
Техред Л. Я. Левина Корректор Л. Б. Бадыламв
Редактор С. И. Хейфиц
Заказ 3327 Тира>к 480 Подписное
П1111ИП11 Комитета по делам изооретеннй и открытий при Совете Л1инистров СССР .Чосква, 71i-35, Раушская пао., д. 4/5
Загорская типография,,ы: три одиночные н одну склеенную, причем первая и третья линзы — отрицательные, з вторая и четвертая линзы — положительные с оптическими силами в пределах (0,2 — 0,4) q!, а второй положительный компонент с оптической силой (0,9 — 1,1) гр содержит две полон.нтельные линзы с оптическими силами (0,3—
0,4) р и (0,4 — 0,6) гр соответственно, где rp — оптическая сила всего объектива.
