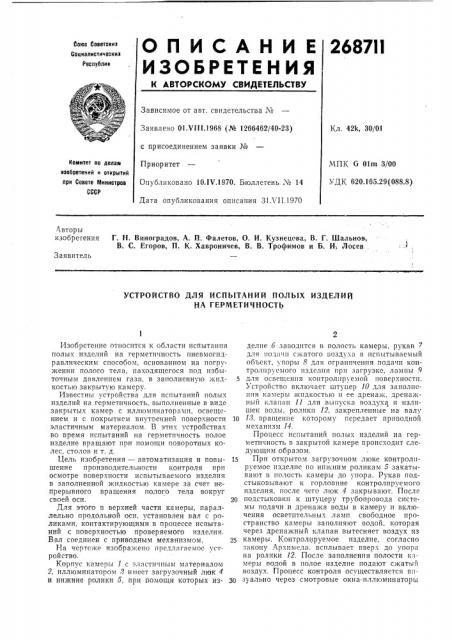

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

26871I

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 01,V111.1968 (¹ 1266462/40-23) с присоединением заявки №

Приоритет

Опубликовано 10.1Ъ .1970. Бюллетень № 14

Дата опубликования описания 31Л П.1970

Кл. 42k, 30/01

Комитет по делам изобретений и открытий при Совете Министров

СССР

ЯПК G Olm 3/00

УДК, 620,1 65.29(088.8) Авторы изобретения

Г. Н. Виноградов, А. П. Фалетов, О. И. Кузнецова, В. Г. Шальнов, В, С. Егоров, П, К. Хавроничев, В. В. Трофимов и 6, И; Лосев

Заявитель

УСТРОЙСТВО ДЛЯ ИСПЬ!ТАНИЙ ПОЛЫХ ИЗДЕЛИЯ

НА ГЕРМЕТИЧНОСТ

Изобретение относится к области испытания полых изделий на герметичность пневмогидравлическим способом, основанном на погружении полого тела, находящегося под избыточным давлением газа, в заполненную >кпдкостью закрытую камеру.

Известнь: устройства для испытаний полых изделий на герметичность, выполненные в виде закрытых камер с иллюминаторами, освещением и с покрытием внутпенней поверхности эластичным материалом. В этих устройствах во время испытаний на герметичность полое изделие вращают при помощи поворотных колес, столов и т. д.

Цель изобретения — автоматизация и повышение производительности контроля при осмотре поверхности испытываемого изделия в заполненной жидкостшо камере за счет непрерывного вращения полого тела вокруг своей оси.

Для этого в верхней части камеры, параллельно продольной оси, установлен вал с роликами, контактирующими в процессе испытаний с поверхностью проверяемого изделия.

Вал соединен с приводным механизмом.

Ha sepTe)tre

Корпус камеры 1 с эластичным материалом

2, иллюминатором 8 имеет загрузочный люк 4 и нижние ролики 5, при помощи которых изделпе 6 заводится в полость камеры, рукав ? для по.тачп сжатого воздуха в испытываемый объект, упоры 8 для ограничения подачи контролируемого изделия прп загрузке, лампы 9

5 для освещения контролируемой поверхности.

Устройство включает штуцер 10 для заполнения камеры жидкостью и ее дренаж, дренажный клапан 11 для выпуска воздуха и излишек воды, ролики 12, закрепленные на валу

10 18, вращение которому передает приводной механизм 14.

Процесс испытаний полых изделий на герметичность в закрытой камере происходит следующим образом.

1 При открытом загрузочном люке контролируемое изделие по HII?KHHM роликам 5 закатывают в полость камеры до упора. Рукав подстыковывают к горловине контролируемого изделия, после чего люк 4 закрывают. После подстыковкп к штуцеру трубопровода системы подачи и дренажа воды в камеру и включения осветительных ламп свободное пространство камеры заполняют водой, которая через дренажный клапан вытесняет воздух из камеры. Контролируемое изделие, согласно закону Архимеда, всплывает вверх до упора на ролики 12. После заполнения полости камеры водой в полое изделие подают сжатый воздух. Процесс контроля осуществляется в изу ально через смотровые окна-иллюминаторы

268711

Предмет изобретения

Составитель А. Филиппенко

Редактор И. Д. Воликова Текрсд Л. Я. Левина

Коррскто и: М. Коробова и А. Абрамова

Заказ 2125/13 Тираж 480 Подписное

Ц1И1ИПИ Комитета по делам изобретений ii открытий прн Совете Млсиистров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3. Для осмотра всей поверхности изделие приводится во вращение от приводного механизма через вал и ролики.

Вращение проверяемого изделия осуществляется роликами 12, контактирующими в процессе испытаний с поверхностью полого изделия.

Устройство для испытаний полых изделий на герметичность, выполненное в виде заполняемой жидкостью закрытой камеры с иллюминаторами, внутренняя поверхность которой покрыта эластичным материалам. отлича ои1ееся тем, что, с целью автоматизации и уве5 личения производительности контроля при испытаниях, параллельно продольной оси камеры в ее верхней части установлен вал с роликами, контактирующими в процессе испытаний с поверхностью проверяемого изделия, 10 соединенный с приводным механизмом.
