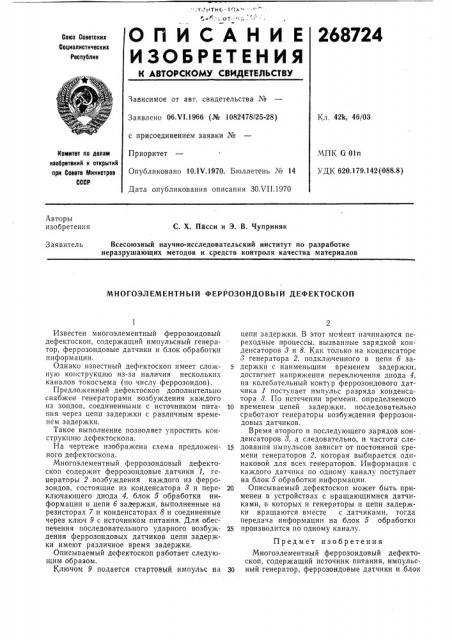

ОПИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
268724
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 06,Ч1.1966 (№ 1082478/25-28) с присоединением заявки №
Приоритет
Опубликовано 10.1Ч.1970. Бюллетень ¹ 14
Дата опубликования описания ЗО.ЧП.1970
Кл. 42%, 46/03
МПК G 01п
УДК 620.179.142 (088.8) Комитет по делам изобретеиий и открытий при Совете тликистров
СССР
Авторы изобретения
С. Х. Пасси и Э. В. Чуприняк
Всесоюзный научно-исследовательский институт по разработке неразрушающих методов и средств контроля качества материалов
Заявитель
МНОГОЭЛ ЕМЕНТН Ы Й ФЕРРОЗОНДОВЫ Й ДЕФЕКТОСКОП
Известен многоэлементный феррозондовый дефектоскоп, содержащий импульсный генератор, феррозондовые датчики и блок обработки информации.
Однако известный дефектоскоп имеет сложную конструкцию из-за наличия нескольких каналов токосъема (по числу феррозондов).
Предложенный дефектоскоп дополнительно снабжен генераторами возбуждения каждого из зондов, соединенными с источником питания через цепи задержки с различным временем задержки.
Такое выполнение позволяет упростить конструкцию дефектоскопа.
На чертеже изображена схема предложенного дефектоскопа.
Многоэлементный феррозондовый дефектоскоп содержит феррозондовые датчики 1, генераторы 2 возбуждения каждого из феррсзондов, состоящие из конденсатора 8 и переключающего диода 4, блок 5 обработки информации и цепи б задержки, выполненные на резисторах 7 и конденсаторах 8 и соединенные через ключ 9 с источником питания. Для обеспечения последовательного ударного возбуждения феррозондовых датчиков цепи задержки имеют различное время задержки.
Описываемый дефектоскоп работает следующим образом.
Ключом 9 подается стартовый импульс на цепи задержки. В этот момент начинаются переходные процессы, вызванные зарядкой конденсаторов 8 и 8. Как только на конденсаторе
8 генератора 2, подключенного в цепи б задержки с наименьшим временем задержки, достигнет напряжения переключения диода 4, на колебательный контур феррозондового датчика 1 поступает импульс разряда конденсатора 8. По истечении времени, определяемого
lO временем цепей задержки, последовательно сработают генераторы возбуждения феррозондовых датчиков.
Время второго и последующего зарядов конденсаторов 8, а следовательно, и частота сле15 дованпя импульсов зависит от постоянной времени генераторов 2, когорая выбирается одинаковой для всех генераторов. Информация с каждого датчика по одному каналу поступает на блок 5 обработки информации.
20 Описываемый дефектоскоп может быть применен в устройствах с вращающимися датчиками, в которых и генераторы и цепи задержки вращаются вместе с датчиками, тогда передача информации на блок 5 обработки
25 производится по одному каналу.
Предмет изобретения
Многоэлементный феррозондовый дефектоскоп, содержащий источник питания, импульс30 ный генератор, феррозондовые датчики и блок
268724
Составитель И. Кесоян
Редактор Л. Г. Герасимова Техред Л. Я. Левина Корректор Л. И. Гаврилова
Заказ 2008/5 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий пои Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4)5
Типография, пр. Сапунова, 2 обработки информации, отлича ощийся тем, что, с целью упрощения конструкции, дефектоскоп дополнительно снабжен генераторами возбуждения каждого из зондов, соединенными с источником питания через цепи задержки с различным временем задержки.
