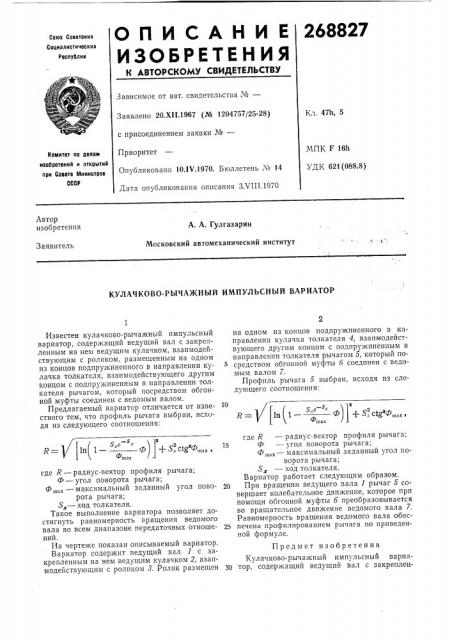

О П И С А Н И Е 268827

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 20.Xll.1967 (№ 1204757/25-28) с присоединением заявки ¹â€”

Приоритет

Опубликовано 10.IV,1970. Бюллетень № 14

Дата опубликования описания ЗХП1.1970

Кл. 47h, 5

МПК F 16h

УДК 621(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

А. А. Гулгазарян

Московский автомеханический институт

Заявитель ч .

КУЛАЧКОВО-РЫЧАЖНЫЙ ИМПУЛЪСНЫЙ BAPHATOP

Известен кулачково-рычажный импульсный вариатор, содержащий ведущий вал с закрепленным на нем ведущим кулачком, взаимодействующим с роликом, размещенным на одном из концов подпружиненного в направлении кулачка толкателя, взаимодействующего другим концом с подпружиненным в направлении толкателя рычагом, который посредством обгонной муфты соединен с ведомым валом.

Предлагаемый вариатор отличается от известного тем, что профиль рычага выбран, исходя из следующего соотношения:

R = In 1 — е Ф + 5 ctgà где R — радиус-вектор профиля рычага;

Ф вЂ” угол поворота рычага;

Ф „— максимальный заданный угол поворота рычага;

S„— ход тол кателя.

Такое выполнение вариатора позволяет достигнуть равномерность вращения ведомого вала во всем диапазоне передаточных отношений.

На чертеже показан описываемый вариатор.

Вариатор содержит ведущий вал 1 с закрепленным на нем ведущим кулачком 2, взаимодействующим с роликом 3. Ролик размещен на одном из концов подпружиненного в направлении кулачка толкателя 4, взаимодействующего другим концом с подпружиненным в направлении толкателя рычагом 5, который посредством обгонной муфты 6 соединен с ведомым валом 7.

Профиль рычага 5 выбран, исходя из следующего соотношения:

R = In 1 " Ф +S,ctg Ф,„„„, где R — радиус-вектор профиля рычага;

Ф вЂ” угол поворота рычага;

Ф,„— максимальный заданный угол поворота рычага;

Я вЂ” ход толкателя.

Вариатор работает следующим образом.

20 При вращении ведущего вала 1 рычаг 5 совершает колебательное движение, которое при помощи обгонной муфты б преобразовывается во вращательное движение ведомого вала 7.

Равномерность вращения ведомого вала обес25 печена профилированием рычага по приведенной формуле.

Предмет изобретения

Кулачково-рычажный импульсный вариаЗ0 тор, содержащий ведущий вал с закреплен268827

Составитель Е. Андреенкова

Редактор А. Ю, Пейсоченко Техред А. А. Камышникова Корректор И. А. Митрохина

Заказ 2141/19 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открьггий при Сове с Министров СССР

Москва, К-35, Раушскан паб., д. 4j5

Типография, пр. Сапунова, 2 ным на нем ведущим кулачком, который взаимодействует с роликом, размещенным на одном из концов подпружиненного в направлении кулачка толкателя, взаимодействующего другим концом с подпружиненным в направлении толкателя рычагом, который посредством обгонной муфты соединен с ведомым валом, отличающийся тем, что, с целью достижения равномерности вращения ведомого вала во всем диапазоне передаточных отношений, профиль рычага выбран, исходя из следующего соотношения: — 1п 1 — Ф + я с д ф где R — радиус-вектор профиля рычага;

Ф вЂ” угол поворота рычага;

Ф,„— максимальный заданный угол по1О ворота рычага;

S — ход толкателя.
