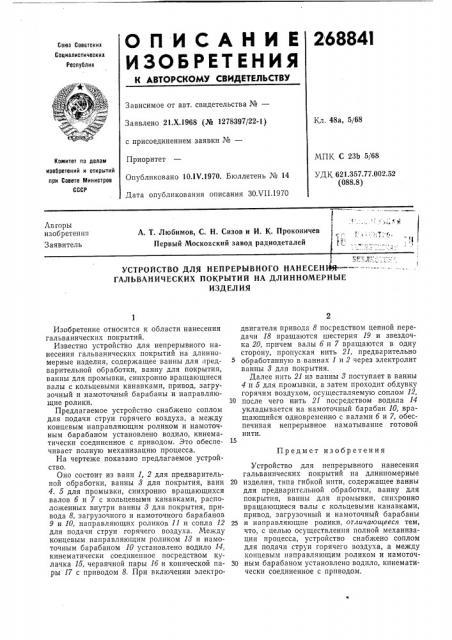

ОПИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
268841
Союз Советских
Социалистических
Республик
Зависимое от авт, свидетельства зчв—
Заявлено 21.Х.1968 (Ж 1278397/22-1) с присоединением заявки Ме—
Приоритет
Опубликовано 10.IV.1970. Бюллетень Хе 14
Дата опубликования описания ЗОХ11.1970
Кл. 48а, 5/68
МПК С 23b 5/68
УДК 621.357.77.002.52 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Лв горы изобретения
Заявитель
А. Т. Любимов, С. Н. Сизов и И. К. Проконичев
Первый Московский завод радиодеталей
УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОГО НАНЕСЕНИЯ
ГАЛЬВАНИЧЕСКИХ ПОКРЫТИЙ НА ДЛИННОМЕРНЫЕ
ИЗДЕЛ ИЯ
Предмет изобретения
Изобретение относится к области нанесения гальванических покрытий.
Известно устройство для непрерывного нанесения гальванических покрытий на длинномерные изделия, содержащее ванны для предварительной обработки, ванну для покрытия, ванны для промывки, синхронно вращающиеся валы с кольцевыми канавками, привод, загрузочный и намоточный барабаны и направляющие ролики.
Предлагаемое устройство снабжено соплом для подачи струи горячего воздуха, а между концевым направляющим роликом и намоточным барабаном установлено водило, кинематически соединенное с приводом. Зто обеспечивает полную механизацию процесса.
На чертеже показано предлагаемое устройство.
Оно состоит из ванн 1, 2 для предварительной обработки, ванны 8 для покрытия, ванн
4. 5 для промывки, синхронно вращающихся валов б и 7 с кольцевыми канавками, расположенных внутри ванны 8 для покрытия, привода 8, загрузочного и намоточного барабанов
9 и 10, направляющих роликов 11 и сопла 12 для подачи струи горячего воздуха. Между концевым направляющим роликом 18 и намоточным барабаном 10 установлено водило 14, кинематически соединенное посредством кулачка 15, червячной пары 1б и конической пары 17 с приводом 8. При включении электродвигателя привода 8 посредством цепной передачи 18 вращаются шестерня 19 и звездочка 20, причем валы б и 7 вращаются в одну сторону, пропуская нить 21, предварительно обработанную в ваннах 1 и 2 через электролит ванны 8 для покрытия.
Далее нить 21 из ванны 8 поступает в ванны
4 и б для промывки, а затем проходит обдувку горячим воздухом, осуществляемую соплом 12, 10 после чего нить 21 посредством водила 14 укладывается на намоточный барабан 10, вращающийся одновременно с валами б и 7, обеспечивая непрерывное наматыванпе готовой нити.
Устройство для непрерывного нанесения гальванических покрытий на длинномерные
20 изделия, типа гибкой нити, содержащее ванны для предварительной обработки, ванну для покрытия, ванны для промывки, синхронно вращающиеся валы с кольцевыми канавками, привод, загрузочный и намоточный барабаны
25 и направляющие ролики, отличающееся тем, что, с целью осуществления полной механизации процесса, устройство снабжено соплом для подачи струи горячего воздуха, а между концевым направляющим роликом и намоточЗО ным барабаном установлено водило, кинематически соединенное с приводом.
