Способ нанесения абразивного материала на покрытые клеем полировальные круги

Способ нанесения абразивного материала на покрытые клеем полировальные круги

Иллюстрации

Показать все

Реферат

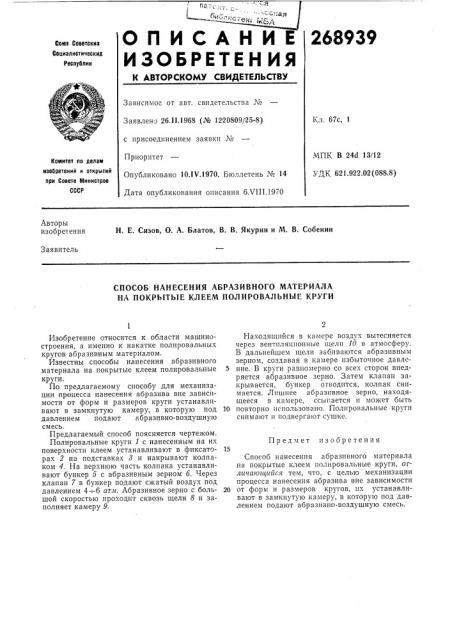

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

268939

Сома Советокик

Социалиотичеокик

Республик

Зависимое от авт. свидетельства ¹

Заявлено 26.11.1968 (Л" 1220809/25-8) Кл. 67с, 1 с присоединением заявки ¹

МПК. В 24d 13/12

УДК 621.922.02 (088.8) Приоритет

Опубликовано 10.1Ч.1970. Бюллетень № 14

Дата опубликования описания 6.VIII.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Н. Е. Сизов, О. А. Блатов, В. В. Якурин и М. В. Собенин

Заявитель

СПОСОБ НАНЕСЕНИЯ АБРАЗИВНОГО МАТЕРИАЛА

HA ПОКРЫТЫЕ КЛЕЕМ ПОЛИРОВАЛЬНЫЕ КРУГИ

Находящийся в камере воздух вытесняется через вентиляционные щели 10 в атмосферу.

В дальнейшем щели забиваются абразивным зерном, создавая в камере избыточное давле5 ние. В круги равномерно со всех сторон внедряется абразивное зерно. Затем клапан закрывается, бункер отводится, колпак снимается. Лишнее абразивное зерно, находящееся в камере, ссыгается и может быть

10 повторно использовано. Полировальные круги снимают и подвергают сушке.

Способ нанесения абразивного материала на покрытые клеем полировальные круги, огличаюитийся тем, что, с целью механизации процесса нанесения абразива вне зависимости

20 от форм и размеров кругов, пх устанавливают в замкнутую камеру, в которую под давлением подают абразивно-воздушную смесь.

Изобретение относится к области машиностроения, а именно к накатке полировальных кругов абразивным материалом.

Известны способы нанесения абразивного материала на покрытые клеем полировальные круги.

По предлагаемому способу для механизации процесса нанесения абразива вне зависимости от форм и размеров круги устанавливают в замкнутую камеру, в которую под давлением подают абразивно-воздушную смесь.

Предлагаемый способ поясняется чертежом.

Полировальные круги 1 с нанесенным на их поверхности клеем устанавливают в фиксаторах 2 на подставках 8 и накрывают колпаком 4. На верхнюю часть колпака устанавливают бункер 5 с абразивным зерном б. Через клапан 7 в бункер подают сжатый воздух под давлением 4 —:6 атм. Абразивное зерно с большой скоростью проходит сквозь щели 8 и заполняет камеру 9.

Предмет изобретения

268939

Составитель Л. Шестов»

Техрсд Т. П. Курилко Корректор С. A. Кузовенкова

Редактор T. И. Зубкова

Типография, пр. Сапунова, 2

Заказ 2078713 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 475
