Магнезиальный цел1ент
Патент 268964
Классы МПК
Магнезиальный цел1ент
Иллюстрации
Реферат
268964

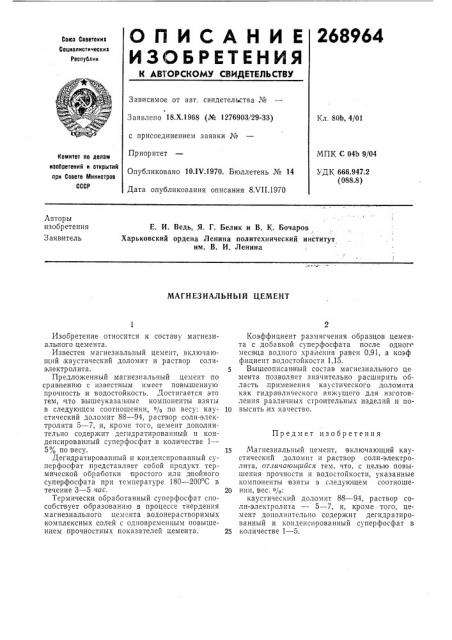

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетоких
Социалистических
Республик
Зависимое от авт. свидетельства М
Заявлено 18.Х.1968 (№ 1276903/29-33) с присоединением заявки №
Приоритет
Опубликовано 10.1У.1970. Бюллетень № 14
Дата опубликования описания 8ХП.1970
Кл. 80Ь, 4/01
МПК С 04b 9/04
УДК 666.947.2 (088.8) Комитет ло делам изобретений и открытий при Сосете тлинистрое
СССР
Авторы изобретения
Заявитель
Е. И. Ведь, Я. Г. Белик и В. К. Бочаров
Харьковский ордена Ленина политехнический институт им. В. И. Ленина
МАГН ЕЗ ИАЛЬН Ь1Й ЦEMEHT
Изобретение относится к составу магнезиального цемента.
Известен магнезиальный цемент, включающий каустический доломит и раствор солиэлектролита. 5
Предложенный магнезиальный цемент по сравнению с известным имеет повышенную прочность и водостойкость. Достигается это тем, что вышеуказанные компоненты взяты в следующем соотношении, % по весу: кау- 10 стический доломит 88 — 94, раствор соли-электролита 5 — 7, и, кроме того, цемент дополнительно содержит дегидратированный и конденсированный суперфосфат в количестве 1—
5% по весу. 15
Дегидратированный и конденсированный суперфосфат представляет собой продукт термической обработки простого или двойного суперфосфата при температуре 180 — 200 С в течение 3 — 5 час. 20
Термически обработанный суперфосфат способствует образованию в процессе твердения магнезиального цемента водонерастворимых комплексных солей с одновременным повышением прочностных показателей цемента. 25
Коэффициент размягчения образцов цемента с добавкой суперфосфата после одногт месяца водного хранения равен 0,91, а коэф фициент водостойкости 1,15.
Вышеописанный состав магнезиального це мента позволяет значительно расширить область применения каустического доломита как гидравлического вяжущего для изготовления различных строительных изделий и повысить их качество.
Предмет изобретения
Магнезиальный цемент, включающий каустический доломит и раствор соли-электролита, от.тичающийся тем, что, с целью повышения прочности и водостойкости, указанные компоненты |взяты в следующем соотношении, вес. %: каустический доломит 88 — 94, раствор соли-электролита — 5 — 7, и, кроме того, цемент дополнительно содержит дегидратированный и конденсированный суперфосфат в количестве 1 — 5.
