Шихта для изготовления огнеупорного материала

Шихта для изготовления огнеупорного материала

Иллюстрации

Показать все

Реферат

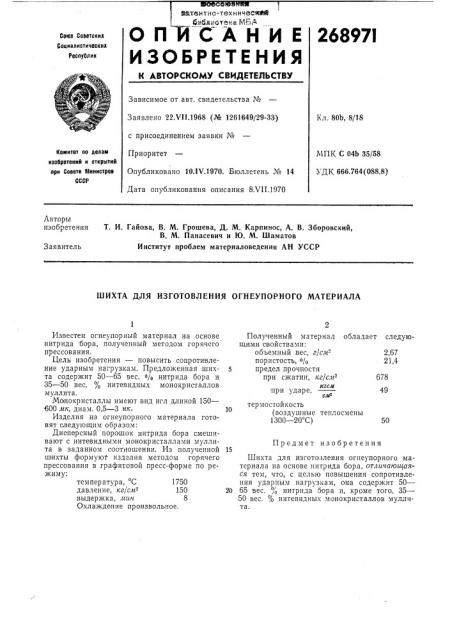

ййтентно-техиичесяаИ бюбдиотзна Ь" Б -

МСА

ОП НИЕ

ИЗОБРЕТЕНИЯ

26897l

Союз Советских

Социалистических

Ресоуйлик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 80b, 8/18

Заявлено 22 т 1!.1968 (¹ 1261649/29-33) с присоединением заявки №

Приоритет

Опубликовано 10.! т .1970. Бюллетень № 14

Дата опубликования описания 8Л П.1970

Комитет оо делам изобретений н открытий орн Совете Министров

СССР

МПК С 04Ь 35/58

УДК 666,764(088.8) Авторы изобретения

T. И. Гайова, В. М. Грошева, Д. М. Карпинос, А. В, Зборовский, В. М. Панасевич и Ю. М. Шаматов

Институт проблем материаловедения АН УССР

Заявитель

ШИХТА ДЛЯ ИЗГОТОВЛЕНИЯ ОГНЕУПОРНОГО МАТЕРИАЛА

Известен огнеупорный материал на основе нитрида бора, полученный методом горячего прессования.

Цель изобретения — повысить сопротивление ударным нагрузкам. Предложенная .шихта содержит 50 — 65 вес. % нитрида бора и

35 — 50 вес. о, нитевидных монокристаллов мулл ита.

Монокристаллы имеют вид игл длиной 150—

600 мк, диам. 0,5 — 3 ик.

Изделия,из огнеупорного материала готовят следующим образом:

Дисперсный порошок нитрида бора смешивают с нитевидными монокристаллами муллита в заданном соотношении. Из полученной шихты формуют изделия методом горячего прессования в графитовой пресс-форме по реж.иму: температура, С 1750 давление, кг/смг 150 выдержка, хтин 8

Охлаждение произвольчое.

Полученный материал обладает следующими свойствами: объемный вес, г/сл- 2,67 пористость, о/о 21,4 предел прочности при сжатии, кг/см 678 кгсм при ударе, 49 с.нг термостойкость (воздушные теплосмены

1300 †С) 50

Предмет изобретения

Шихта для изготозления огнеупорного материала на основе нитрида бора, отличающаяся тем, что, с целью повышения сопротивления ударным нагрузкам, она содержит 50—

20 65 вес.",, нитрида 5ора и, кроме того, 35—

50 вес. % нитевидных монокристаллов муллита.
