Реферат



Взамен ранее изданного

А1

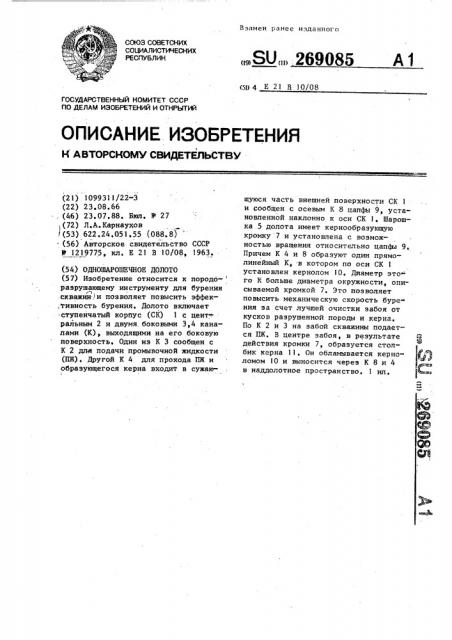

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„269085 (51) 4 Е 21 1I 10/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 1099311/22-3 (22) 23 ° 08.66, (46) 23.07.88. Бюл. Ф 27 (72) Л.А.Карнаухов

)(53) 622.24.051.55 (088.8) (56) Авторское свидетельство СССР

В 1219775, кл. E 21 В 10/08, 1963. (S 4) ОДНОШАРОШЕЧНОЕ ДОЛОТО (57) Изобретение относится к породо- разрушающему инструменту для бурения

I, скважин i e позволяет повысить эффек,тивность бурения. Долото включает .ступенчатый корпус (СК) I с цент-. ральным 2 и двумя боковыми 3 4 каналами (К), выходящими на его боковую поверхность. Один из К 3 сообщен с

К 2 для подачи промывочной жидкости (ПЖ). Другой К 4 для прохода ПЖ и образующегося керна входит в сужающуюся часть внешней поверхности СК и сообщен с осевым К 8 цапфы 9, установленной наклонно к оси СК ° Шарошка 5 долота имеет кернообразующую кромку 7 и установлена с воэможностью вращения относительно цапфы 9.

Причем К 4 и 8 образуют один прямолинейный К, в котором по оси СК I установлен кернолом 10. Диаметр это- го К больше диаметра окружности, oIIH сываемой кромкой 7. Это позволяет повысить механическую скорость бурения за счет лучшей очистки забоя от кусков разрушенной породы и керна.

По К 2 и 3 на забой скважины подается ПЖ. В центре забоя, в результате действия кромки 7, образуется столбик керна 11. Он обламывается керноломом 10 и выносится через К 8 и 4 в наддолотное пространство. 1 ил. 269085

Изобретение относится к породоразрушающему инструменту для бурения скважин, а именно к шарошечным долотам.

Целью изобретения является повы5 шение эффективности бурения.

На чертеже изображено долото, продольный разрез.

Долото включает ступенчатый корпус 1 с центральным 2 и двумя боковыми каналами 3 и 4, жестко соединенную с корпусом 1 шарошку 5 с твердосплавными штырями 6 и с кернообразующвй кромкой 7. Внутри канала 8 цапфы 9 установлен кернолом 10, предназначенный для разрушения столбика керна 11 °

Долото работает следующим образом. 20

Промывочная жидкость по центральному каналу 2 и боковому 3 подается на забой скважины, При вращений долота и шарошки . 5 твердосплавные штыри

6 разрушают скважины, а в центре за- 25 боя, в результате воздействия кернообразующей кромки 7, образуется столбик керна 11, который с помощью кернолома 10 обламывается и выносится промывочной жидкостью через канал 8 30 цапфы 9 и боковой канал 4, образующими один прямолинейный канал, выходящий в сужающуюся часть внешней поверхности корпуса 1, в наддолотное пространство. Наличие прямолинейного

35 канала в цапфе 9, диаметр которого больше диаметра окружности, описываемой кромкой 7, позволяет повысить . механическую скорость бурения за счет лучшей очистки забоя скважины от разрушенной породы и кусков разрушенного керна.

Формула и з о б р е т е н и я

1. Одношарошечное долото, включающее ступенчатый корпус с центральным и двумя боковыми каналами, выходящи-:. ми на его боковую поверхность, один из которых сообщен с центральным каналом для подачи промывочной жидкос-:... ти, а другой, для прохода промывочной жидкости и образующегося керна, выходит в сужающуюся часть внешней поверхности корпуса и сообщен с осевым каналом цапфы, установленной наклонно к оси корпуса, и шарошку с кернообразующей кромкой, о т л и ч а-: ю щ е е с я тем, что, с целью повышения эффективности бурения, цапфа жестко соединена с корпусом, а шарошка установлена с возможностью вращения относительно цапфы, при этом канал корпуса и канал цапфы образуют один прямолинейный канап, в котором по оси корпуса установлен кернолом, а диаметр-этого канала боль ше диаметра окружности, описываемой кернообразующей кромкой шарошки, 269085
