Реферат

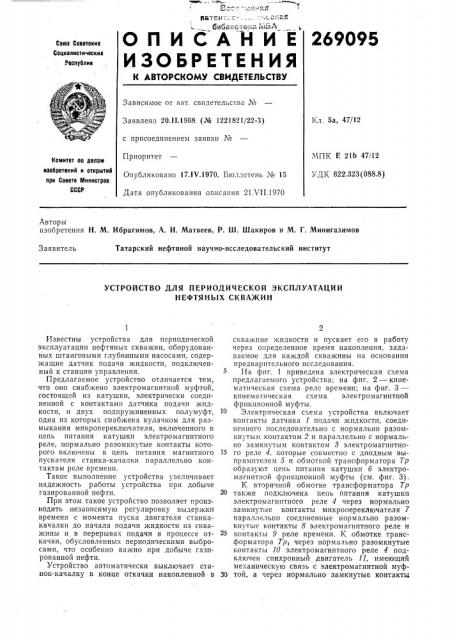

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

269095

Союз Советокив

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства Л"

Кл. 5а, 47/12

Заявлено 20.11.1968 (¹ 1221821/22-3) с присоединением заявки ¹

Приоритет

ЧПК E 21Ь 47/12

УДК 622.323(088.8) Комитет по делам иаооретений и открытий при Совете Министров

СССР

Опубликовано 17.IV.1970. Бюллетень ¹ 15

Дата опубликования описания 21 VII.1970

Авторы изобретения H. М. Ибрагимов, А. И. Матвеев, P. Ш, Шакиров и М. Г. Минигазимов

Татарский нефтяной научно-исследовательский институт

Заявитель

УСТРОЙСТВО ДЛЯ ПЕРИОДИЧЕСКОЙ ЭКСПЛУАТАЦИИ

Н ЕФТЯ H b IX СК ВА)К И Н

Известны устройства для периодической эксплуатации нефтяных скважин, оборудованных штанговыми глубинными насосами, содержащие датчик подачи жидкости, подключенный к станции управления.

Предлагаемое устройство отличается тем, что оно снабжено электромагнитной муфтой, состоящей из катушки, электрически соединенной с контактами датчика подачи жидкости, и двух подпружиненных полумуфт, одна из которых снабжена кулачком для размыкания микропереключателя, включенного в цепь питания катушки электромагнитного реле, нормально разомкнутые контакты которого включены в цепь питания магнитного пускателя станка-качалки параллельно контактам реле времени.

Такое выполнение устройства увеличивает надежность работы устройства при добыче газированной нефти.

При этом такое устройство позволяет производить независимую регулировку выдержки времени с момента пуска двигателя станкакачалки до начала подачи жидкости из скважины и в перерывах подачи в процессе откачки, обусловленных периодическими выбросами, что особенно важно при добыче газированной нефти.

Устройство автоматически выключает станок-качалку в конце откачки накопленной в скважине жидкости и пускает его в работу через определенное время накопления, задаваемое для каждой скважины на основании предварительного исследования.

На фиг. 1 приведена электрическая схема предлагаемого устройства; на фиг. 2 — кинематическая схема реле времени; на фиг. 3— кпнематпческая схема электромагнитной фрпкционной муфты.

Электрическая схема устройства включает контакты датчика 1 подачи жидкости, соединенного последовательно с нормально разомкнутым контактом 2 и параллельно с нормально замкнутым контактом 8 электромагнитно15 ro реле 4. которые совместно с диодным выпрямителем 5 и обмоткой трансформатора Тр образуют цепь питания катушки 6 электромагнитной фрикционной муфты (см. фиг. 3).

К вторичной обмотке трансформатора Тр

20 также подключена цепь питания катушки электромагнитного реле 4 через нормально замкнутые контакты микропереключателя 7 параллельно соединенные нормально разомкнутые контакты 8 электромагнитного реле и

25 контакты 9 реле времени. К обмотке трансформатора Тр через нормально разомкнутые контакты 10 электромагнитного реле 4 подключен синхронный двигатель 11, имеющий механическую связь с электромагнитной муф30 той, а через нормально замкнутые контакты

269095

50

12 электромагнитного реле 4 и контакты 18 реле времени к обмотке трансформатора То, подключен синхронный двигатель 14 реле времени. KoHTBKTbl 15 реле времени и нормально разомкнутые контакты 16 электромагнитного реле подключены параллельно к пусковой кнопке 17 магнитного пускателя электродвигателя станка-качалки.

Кинематпческая схема реле времени (см. фиг. 2) включает установленные на валу 18 кулачки 19 — 21 и соответствующие им контакты 15, 18 и 9, а также редуктор 22 и двигатель 14.

Кинематическая схема электромагнитной фрикционной муфты (см. фиг. 3) содержит катушку 6, пружину 28, двигатель 11, упорный винт 24, спиральную пружину 25 и две подпружиненные полумуфты 26 и 27. Полумуфта 26 снабжена кулачком 28 для размыкания микропереключателя 7.

Устройство работает следующим образом.

По истечении заданного времени накопления жидкости в скважине, которое устанавливается соответствующим подбором передаточного отношения зубчатых колес редуктора 22, кулачок 19, установленный на валу 18 реле времени, замыкая контакты 15, включает двигатель станка-качалки. Продал>кительность включенного состояния контактов 15 соответствует выдержке времени с момента включения двигателя станка-качалки до начала подачи жидкости из скважины, и устанавливается соответствующей расстановкой включающего и отключающего штифтов кулачка

19. Перед размыканпем контактов 15 кулачок

20 замыкает контакты 9, при этом срабатывает электромагнитное реле 4 (см. фиг. 1), и его нормально замкнутые контакты 12 размыкают це> ь питания двигателя 14.

Для нормальной работы устройства необхо.димо продолжать работу двигателя 14 до размыкания контактов 9, поэтому незадолго до пх замыкания при помощи кулачка 21 замыкаются контакты 18, через которые также осуществляется питание двигателя 14. Контакты 18 размыкаются вскоре после размыкания контакта 9, при этом продолжительность замкнутого положения контактов 9 и 18 устанавливается соответствующей расстановкой штифтов кулачков 20 и 21. При размыкании контактов 9 цепь питания катушки электромагнитного реле 4 не нарушается вследствие самоблокировки контактами 8. Поэтому после отключения контактов 15 питание цепи магнитного пускателя осуществляется через нормально разомкнутые контакты 16 электромагнитного реле 4, и электродвигатель станкакачалки остается во включенном поло>кении.

По данным предварительных исследований время замыкания контактов 9 регулируется таким образом, что оно происходит при наличии подачи жидкости из скважины, поэтому срабатывание электромагнитного реле 4 происходит при замкнутых контактах датчика 1 подачи.

При прекращении подачи жидкости в процессе откачки контакты датчика подачи размыкают цепь питания катушки 6 электромагнитной муфты, и полумуфта 26 (см. фиг. 3) приходит в сцепление с полумуфтой 27 под действием пружины 28. В таком положении полумуфта 26 вращается с полумуфтой 27 до тех пор, пока кулачок 28 не разомкнет контакты микропереключателя 7, что приведет к разрыву цеги питания катушки 4 электромагнитного реле. При этом нормально разомкнутые контакты 16 электромагнитного реле размыкаются, и электродвигатель станка-качалки откл юч а ется.

Если подача жидкости появится раньше установленного времени выдержки, кулачок

28 полумуфты 26 пе успевает разомкнуть контакты микропереключателя 7, и цепь питания катушки 6 электромагнитной муфты замыкается. При этом полумуфты 26 и 27 расцепляются, и полумуфта 26 под действием спиральной пружины 25 возвращается в исходное положение до упорного винта 24. В этом случае станок-качалка продол>кает работать.

Время выдержки в перерывах подачи в процессе откачки определяется продолжительностью совместного вращения полумуфт 26 и

27 (см. фиг. 3) до отключения контактов микропереключателя 7 и регулируется соответствующим выбором места установки упорного винта 24 (см. фиг. 3) конкретно для каждои скважины.

Размыкание контактов микропереключателя

7 кулачком 28 по истечении времени выдер>кки в перерывах подачи вызывает нарушение цепи питания катушки 4 электромагнитного реле, контакты которого приходят в исходное положение: размыкаются контакты 10 в цепи питания двигателя 11 электромагнитной муфты, замыкаются контакты 12, и получает питание двигатель 14 реле времени, замыкается цепь питания катушки электромагнитной муфты, полумуфты 26, 27 расцепляются, и под действием спиральной пружины 25 полумуфта

26 приходит в исходное положение. В таком положении электрическая схема устройства остается до окончания периода накопления.

Предмет изобретения

Устройство для периодической эксплуатации нефтяных скважин, оборудованных штанговыми глубинными насосами, содержащее датчик подачи жидкости, выход которого подключен к станции управления, отлича ощееся тем, что, с целью повышения надежности работы устройства при добыче газированной нефти, оно снабжено электромагнитной муфтой, состоящей из катушки, электрически соединенной с контактами датчика подачи жидкости, и двух подпружиненных полумуфт, одна из которых снабжена кулачком для размыкания микропереключателя, включенного

269095

12 в цепь питания катушки электромагнитного реле, нормально разомкнутые контакты которого включены в цепь питания магнитного п1 скателя ста11ка-качалки параллельно контактам реле времени.

269095

z> гв

Фиг 2 гб гб 7 гв

ФигЗ
