Реферат



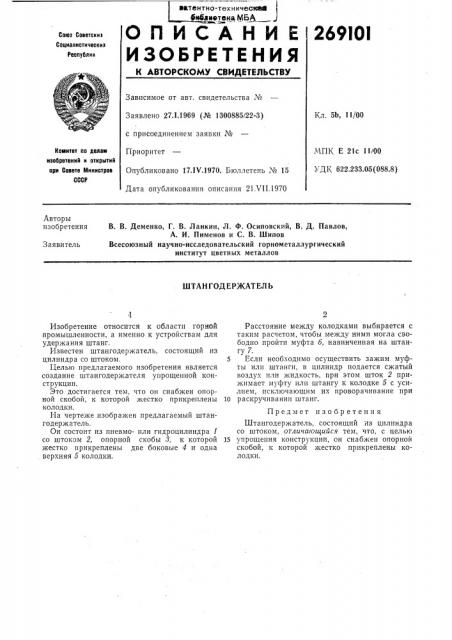

аатентно-технически втвбрюетека МБА

СПИ

САНИ Е

ИЗОБРЕТЕНИЯ

269lOI

Союз Советскит

Социалистнчвскиз

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства №

Кл. 5b, 11/00

Заявлено 27Л.1969 (№ 130088522-3) с присоединением заявки №

Приоритет

Опубликовано 17.1Ч.1970. Бюллетень ¹ 15

Дата опубликования описания 21.VII.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК E 2lc 11 00

УДК 622.233.05 (088.8) Авторы изобретения

В. В. Деменко, Г. В. Ланкин, Л. Ф. Осиповский, В. Д. Павлов, А. И. Пименов и С. В. Шипов

Всесоюзный научно-исследовательский горнометаллургический институт цветных металлов

Заявитель

ШТАН ГОД ЕРЯАТЕЛ Ь

Изобретение относится к области горной промышленности, а именно к устройствам для удержания штанг.

Известен штангодерж атель, состоящий из цилиндра со штоком.

Целью предлагаемого изобретения является создание штангодержателя упрощенной конструкции.

Это достигается тем, что он снабжен опорной скобой, к которой жестко прикреплены колодки.

Иа чертеже изображен предлагаемый штангодержатель.

Он состоит из пневмо- нли гидроцилиндра 1 со штоком 2, опорной скобы 3, к которой жестко прикреплены две боковые 4 и одна верхняя 5 колодки.

Расстояние между колодками выбирается с таким расчетом, чтобы между ними могла свободно пройти муфта б, навинченная на штангу 7.

5 Если необходимо осуществить зажим муфты или штанги, в цилиндр подается сжатый воздух нли жидкость, при этом шток 2 прижимает муфту или штангу к колодке 5 с усилием, исключающим их проворачивание при

10 раскручивании штанг.

Предмет изобретения

Штангодержатель, состоящий из цилиндра со штоком, отличающийся тем, что, с целью

15 упрощения конструкции, он снабжен опорнои скобой, к которой жестко прикреплены колодки.

269101

Составитель M. Рогач

Техред Т. П. Курилко Корректор А. И. Гаврилова

Редактор T. Фадеева

Типография, пр. Сапунова, 2

Заказ 1924/12 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д, 4/5
