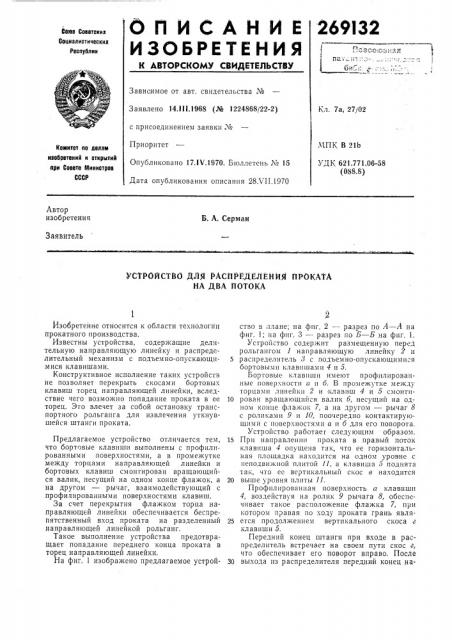

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

269I32

Сеэз Советских

Социалистических

Республик

Зависимое от авт. свидетельства _#_o

Заявлено 14.111.1968 (№ 1224868/22-2) с присоединением заявки ¹

Приоритет

Опубликовано 17.1Ъ".1970. Бюллетень ¹ 15

Дата опубликования описания 28ХП.1970

Кл. 7а, 27102

ИПК В 21b

Комитет по делам изобретений и открытий при Совете Министров

СССР

УД К 621.771.06-58 (088.8) Автор изобретения

Б. А. Серман

Заявитель

УСТРб Й СТВО ДЛЯ РАСП РЁДЕЛ ЕН ИЯ П РО КАТА

HA ДВА ПОТОКА

Йзобретение относится к области технологии прокатного производства.

Известны устройства, содержащие делительную направляющую линейку и распределительный механизм с подъемно-опускающи- 5 мися клавишами.

Конструктивное исполнение таких устройств не позволяет перекрыть скосами бортовых клавиш торец направляющей линейки, вследствие чего возможно попадание проката в ее 10 торец. Это влечет за собой остановку транспортного рольганга для извлечения уткнувшейся штанги проката.

Предлагаемое устройство отличается тем, 15 что бортовые клавиши выполнены с профилированными поверхностями, а в промежутке между торцами направляющей линейки и бортовых клавиш смонтирован вращающийся валик, несущий на одном конце флажок, а 20 на другом — рычаг, взаимодействующий с профилированными поверхностями клавиш.

За счет перекрытия флажком торца направляющей линейки обеспечивается беспрепятственный вход проката на разделенный 25 направляющей линейкой рольганг.

Такое выполнение устройства предотвращает попадание переднего конца проката в торец направляющей линейки.

На фиг. 1 изображено предлагаемое устрой- 30 ство в плане; на фпг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 1.

Устройство содержит размещенную перед рольгангом 1 направляющую линейку 2 и распределитель 8 с подъемно-опускающимися бортовыми клавишами 4 и 5.

Бортовые клавиши имеют профилированные поверхности а и б. В промежутке между торцами линейки 2 и клавиш 4 и 5 смонтирован враща|ощпйся валик 6, несущий на одном конце флажок 7, а на другом — рычаг 8 с роликами 9 и 10, поочередно контактирующими с поверхностями а. и б для его поворота.

Устройство работаег следующим образом.

Прп направлении проката в правый поток клавиша 4 опущена так, что ее горизонтальная площадка находится на одном уровне с неподвижной плитой 11, а клавиша 5 поднята так, что ее вертикальный скос в находится выше уровня плиты 11.

Профилированпая поверхность а клавиши

4, воздействуя на ролик 9 рычага 8, обеспечивает такое расположение флажка 7, при котором правая по ходу проката грань является продолжением вертикального скоса г клавиши 5.

Передний конец штанги при входе в распределитель встречает на своем пути скос г, что обеспечивает его поворот вправо. После выхода из распределителя передний конец на269132 д(И иг 2 правляется боковой гранью флажка и беспрепятственно входит в правый поток рольганга

1, так как правая грань флажка надежно перекрывает торец линейки.

При направлении проката в левый поток клавиша 5 должна быть опущена до уровня плиты 11, а клавиша 4 — поднята. При опускании клавиши 5 ее поверхность б воздействует на ролик 10 и поворачивает флажок 7 против часовой стрелки до положения, при котором левая грань флажка является продолжением скоса в клавиши 4. Поверхность а не препятствует повороту рычага 8, так как клавиша в это время поднимается, и между ее поверхностью а и роликом 9 образуется зазор.

Передний конец проката направляется в этом случае поднятым вертикальным скосом в клавиши 4 и левой гранью флажка 7 и беспрепятственно заходит в левый поток рольганга.

Предмет изобретения

Устройство для распределения проката на два потока, содержащее направляющую линейку и распределительный механизм с подьемно-опускающимися бортовыми клавишами, 10 отличающееся тем, что, с целью предотвращения попадания переднего конца проката в торец направляющей линейки, бортовые клавиши выполнены с профилированными поверхностями, а в промежутке между торцами на15 правляющей линейки и бортовых клавиш смонтирован вращающийся валик, несущий на одном конце флажок, а на другом — рычаг, взаимодействующий с профилированными поверхностями клавиш.
