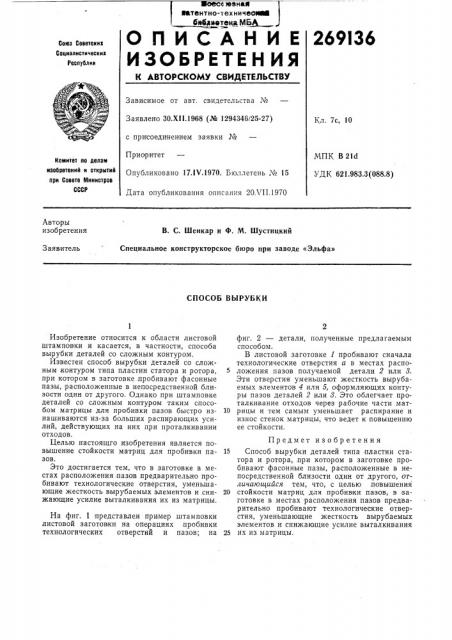

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
269l36
Союз Советских
Социалистических
Реслублик
3 а висим ое от а вт. свидетельства №
Заявлено ЗО.XII.1968 (№ 1294346/25-27) с присоединением заявки №
Приоритет
Опубликовано 17.IV.1970. Бюллетень № 15
Дата опубликования описания 20Л 11.1970
Кл. 7с, 10
МПК В 21d
УДК 621.983.3(088.8) Комитет ло делам изобретений н открытий лри Совете Министров
СССР
Авторы изобретения
В. С. Шеикар и Ф. М. Шустицкий
Специальное конструкторское бюро при заводе «Эльфа»
Заявитель
СПОСОБ ВЫРУБКИ
Изобретение относится к области листовой штамповки и касается, в частности, способа вырубки деталей со сложным контуром.
Известен способ вырубки деталей со сложным,контуром типа пластин статора и ротора, при котором в заготовке, пробивают фасонные пазы, расположенные в непосредственной близости один от другого. Однако при штамповке деталей со сложным контуром таким способом матрицы для пробивки пазов быстро изнашиваются из-за больших распирающих усилий, действующих на них при проталкивании отходов.
Целью настоящго изобретения является повышение стойкости матриц для пробивки пазов.
Это достигается тем, что в заготовке в местах расположения пазов предварительно пробивают технологические отверстия, уменьшающие жесткость вырубаемых элементов и снижающие усилие выталкивания их из матрицы.
На фиг. 1 представлен пример штамповки листовой заготовки на операциях пробивки технологических отверстий и пазов; на фиг. 2 — детали, полученные предлагаемым способом.
В листовой заготовке 1 пробивают сначала технологические отверстия а в местах расположения пазов получаемой детали 2 или 3.
Эти отверстия уменьшают жесткость вырубаемых элементов 4 или 5, оформляющих контуры пазов деталей 2 или 8. Это облегчает проталкивание отходов через рабочие части мат10 рицы и тем самым уменьшает распирание и износ стенок матрицы, что ведет к повышению ее стойкости.
Предмет изобретения
15 Способ вырубки деталей типа пластин статора и ротора, при котором в заготовке пробивают фасонные пазы, расположенные в непосредственной близости один от другого, отличающийся тем, что, с целью повышения
20 стойкости матриц для пробивки пазов, в заготовке в .местах расположения пазов предварительно пробивают технологические отверстия, уменьшающие жесткость вырубаемых элементов и снижающие усилие выталкивания
25 их из матрицы.
269136
Фиг.2
Фиг.!
