Гидравлический пресс двойного действия

Гидравлический пресс двойного действия

Иллюстрации

Показать все

Реферат

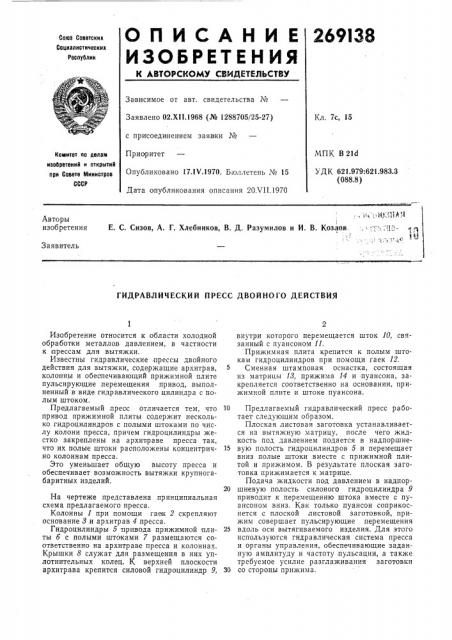

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 02.XI I.1968 (№ 1288705/25-27) Кл. 7с, 15 с присоединением заявки №

МПК В 2IcI

УДК 621.979:621.983,3 (088.8) Приоритет

Опубликовано 17ЛУ.1970. Б;оллетень ¹ 15

Дата опубликования описания 20ХП.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

E С. Сизов, А. Г. Хлебников, В. Д. Разумилов и И. В. Козлов ., :.;- ;121Ц, -,;;, с

Заявитель

ГИДРАВЛИЧЕСКИЙ ПРЕСС ДВОЙНОГО ДЕЙСТВИЯ

Изобретение относится к области холодной обработки металлов давлением, в частности к прессам для вытяжки.

Известны гидравлические прессы двойного действия для вытяжки, содержащие архитрав, колонны и обеспечивающий прижимной плите пульсирующие перемещения привод, выполненный в виде гидравлического цилиндра с полым штоком.

Предлагаемый .пресс отличается тем, что привод прижимной плиты содержит несколько гидроцилиндров с полыми штоками по числу колонн пресса, причем гидроцилиндры жестко закреплены на архитраве пресса так, что их полые штоки расположены концентрично колоннам пресса.

Это уменьшает общую высоту пресса и обеспечивает возможность вытяжки крупногабаритных изделий.

На чертеже представлена принципиальная схема предлагаемого пресса.

Колонны 1 при помощи гаек 2 скрепляют основание 8.и архитрав 4 пресса.

Гидроцилиндры 5 привода прижимной плиты б с полыми штоками 7 размещаются соответственно на архитраве пресса и колоннах.

Крышки 8 служат для размещения в них уплотнительных колец. К верхней плоскости архитрава крепится силовой гидроцилиндр 9, внутри которого перемещается шток 10, связанный с пуансоном Il.

Прижимная плита крепится к полым штокам гидроцилиндров при помощи гаек 12.

Сменная штамповая оснастка, состоящая из матрицы 18, прижима 14 и пуансона, закрепляется соответственно на основании, прижимной плите и штоке пуансона.

10 Предлагаемый гидравлический пресс работает следующим образом.

Плоская листовая заготовка устанавливается на вытяжную матрицу, после чего жидкость под давлением подается в надпоршне15 вую полость гидроцилиндров 5 и перемещает вниз полые штоки вместе с прижимной плитой и прижимом. В результате плоская заготовка. прижимается к матрице.

Подача жидкости под давлением в надпор20 шневую полость силового гидроцилиндра 9 приводит к перемещению штока вместе с пуансоном вниз. Как только .пуансон соприкоснется с плоской листовой заготовкой, прижим совершает пульсирующие перемещения

25 вдоль оси вытягиваемого изделия. Для этого используются гидравлическая система пресса и органы управления, обеспечивающие заданную амплитуду и частоту пульсации, а также требуемое усилие разглаживания заготовки

30 со стороны прижима.

269138

Предмет изобретения

/3 11

Составитель Е. Тараевич

Редактор Л. Мутовкина Текред Л. Я. Левина Корректор Л. Я. Царькова

Заказ 2006/3 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Таким образом, при .рабочем ходе пуансона осуществляются пульсирующие перемещения со стороны прижима относительно неподвижной матрицы.

В результате этого свертка плоской заготовки в полое изделие выполняется с преднамеренным гофрообразованием во фланце заготовки при подъеме прижима и разглаживанием фланца при опускании прижима.

После того как заготовка будет отштампована на заданную глубину, прижим и пуансон возвращаются в исходное положение за счет подачи жидкости под давлением в подпоршневые полости гидроцилиндров, а отштампованная деталь удаляется из рабочей зоны штампа, Гидравлический пресс двойного действия, содержащий архитрав, колонны и обеспечи5 вающий пульсирующие перемещения прижимной плиты, привод, выполненный в виде гидравлического цилиндра с полым штоком, отличающийся тем, что, с целью уменьшения общей высоты пресса и обеспечения возмож10 ности вытяжки крупногабаритных изделий, привод прижимной плиты содержит несколько гидроцилиндров с полыми штоками по числу .колон пресса, причем гидроцилиндры жестко закреплены на архитраве пресса

15 так, что их полые штоки расположены концентрично .колоннам пресса.
