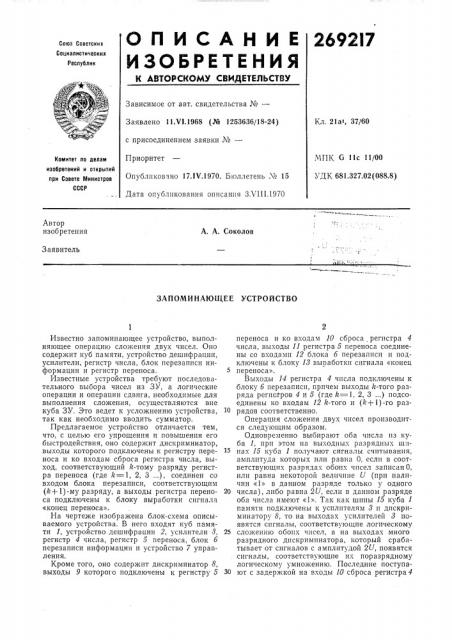

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2692l7

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Кл. 21ат, 37/60

Заявлено II.UI.1968 (№ 1253636/18-24) с присоединением заявки ¹â€”

Приоритет

Опубликовано 17 1Ч.1970. Бюллетень ¹ 15

Дата опубликования описания ЗХ111.1970

МПК G 11с 11/00

УДК 681.327.02 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

А. А. Соколов

Заявитель

ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО

Известно запоминающее устройство, выполняющее операцию сложения двух чисел. Оно содержит куб памяти, устройство дешифрации, усилители, регистр числа, блок перезаписи информации и регистр переноса.

Известные устройства требуют последовательного выбора чисел из ЗУ, а логические операции и операции сдвига, необходимые для выполнения сложения, осуществляются вне куба ЗУ. Это ведет к усложнению устройства, так как необходимо вводить сумматор.

Предлагаемое устройство отличается тем, что, с целью его упрощения и повышения его быстродействия, оно содержит дискриминатор, выходы которого подключены к регистру переноса и ко входам сброса регистра числа, выход, соответствующий k-тому разряду регистра переноса (где 1=1, 2, 3 ...), соединен со входом блока перезаписи, соответствующим (k+1)-му разряду, а выходы регистра переноса подключены к блоку выработки сигнала

«конец переноса».

На чертеже изображена блок-схема описываемого устройства. В него входят куб памяти 1, устройство дешифрации 2, усилители 8, регистр 4 числа, регистр 5 переноса, блок б перезаписи информации и устройство 7 управления.

Кроме того, оно содержит дискриминатор 8, выходы 9 которого подключены к регистру 5 переноса и ко входам 10 сброса регистра 4 числа, выходы ll регистра 5 переноса соединены со входамп 12 блока б перезаписи и подключены к блоку 18 выработки сигнала «конец

5 переноса».

Выходы 14 регистра 4 числа подключены к блоку б перезаписи, причем выходы k-того разряда регисгров 4 и 5 (где k= I, 2, 3 ...) подсоединены ко входам 12 k-того и (k+ I)-го разрядов соответственно.

Операция сложения двух чисел производится следующим образом.

Одновременно выбирают оба числа из куба 1, прн этом на выходных. разрядных шинах 15 куба 1 получают сигналы считывания, амплитуда которых или равна О, если в соответствующих разрядах обоих чисел записан О, или равна некоторой величине U (при наличии «1» в данном разряде только у одного

20 числа), либо равна 2U, если в данном разряде оба числа имеют «1». Так как шины 15 куба 1 памяти подключены к усилителям 8 и дискриминатору 8, то на выходах усилителей 8 появятся сигналы, соответствующие логическому

25 сложению обоих чисел, а на выходах много разрядного дискриминатора, который срабатывает от сигналов с амплитудой 2U, появятся сигналы, соответствующие их поразрядному логическому умножению. Последние поступа3О ют с задержкой на входы 10 сброса регистра 4

269211

Составитель В. Щеглов

Редактор Б. Нанкина Техред А. А. Камышникова Корректор H. А. Митрохина

Заказ 2009 .1 . Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-Зо, Ра1шская наб., д. 4/5

Типография, пр. Сапунова, 2 и на выходы регистра 5 переноса. Сигналы на выходе регистра 4 соответствуют при этом сложению двух чисел по mod 2.

Далее содержимое регистров 4 и 5 переписывают в куб 1, например, по выделенным адресам, причем k-тый разряд чисел из регистров 4 и 5 записывают соответственно в 1е-ть.й и (k+1)-й разряды выбранных числовых линеек. Затем оба числа, переписанные в куб 1 из регистров 4 и 5, считываются одновременно и т. д. Последовательность действий повторяется до тех пор, пока в регистре 5 находятся единицы. При наличии в регистре 5 одних нулей блок 13 вырабатывает сигнал «конец операции». Сложение двух чисел заканчивается, и с выходных шин 14 регистра 4 можно считывать результат операции. Возникновение переполнения фиксируется наличием единицы в старшем разряде регистра 5.

В качестве элементов памяти куба 1 могут быть применены элементы с неразрушаемым опросом (если информация должна сохраняться), или элементы с разрушением информации при считывании (еслн регенерация информации не требуется) .

Для сокращения длительности выполнения

5 операции можно ввести сквозной перенос тривиальными решениями.

Предмет изобретения

Запоминающее устройство, содержащее куб

10 памяти, устройство дешифрации, усилители, регистр числа, блок перезаписи информации и регистр переноса, отлича ошееся тем, что, с целью упрощения устройства и повышения его быстродействия, оно содержит дискриминатор, 15 выходы которого подключены к регистру переноса и ко входам сброса регистра числа, выход, соответствующий А-тому разряду регистра переноса (где k= 1, 2, 3 ...), соединен со входом блока перезаписи, соответствующим

20 (/г+1)-му разряду, а выходы регистра переноса подключены к блоку выработки сигнала

«конец переноса».
