Центробежный выключатель

Центробежный выключатель

Иллюстрации

Показать все

Реферат

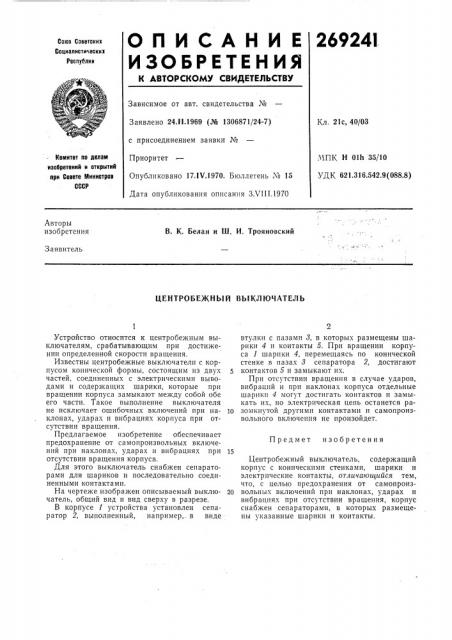

ОПИ САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

269241

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 2411.1969 (№ 1306871/24-7) с присоединением заявки №

Приоритет

Опубликовано 17.IV.1970. Бюллетень ¹ 15

Дата опубликования описания 3ХШ.1970

Кл. 21с, 40/03

МПК Н Olh 35/1О

УДК 621.316.542.9 (088.8) Комитет по делам изобретений и открытий ври Совете Министров

СССР

Авторы изобретения

В. К. Белан и Ш. И. Трояновский

Заявитель

ЦЕНТРОБЕЖНЫЙ ВЫКЛЮЧАТЕЛЬ втулки с пазами 8, в которых размещены шарики 4 и контакты 5. При вращении корпуса 1 шарики 4, перемещаясь по конической стенке в пазах 8 сепаратора 2, достигают

5 контактов 5 и замыкают их.

При отсутствии вращения в случае ударов, вибраций и при наклонах корпуса отдельные шарики 4 могут достигать контактов и замыкать их, но электрическая цепь останется ра10 зомкнутой другими контактами и самопроизвольного включения не произойдет.

Центробежный выключатель, содержащий корпус с коническими стенками, шарики и электрические контакты, отличающайся тем, что, с целью предохранения от самопроиз20 вольных включений при наклонах, ударах и вибрациях при отсутствии вращения, корпус снабжен сепараторами, в которых размещены указанные шарики и контакты.

Устройство относится к центробежным выключателям, срабатывающим при достижении определенной скорости вращения.

Известны центробежные выключатели с корпусом конической формы, состоящим из двух частей, соединенных с электрическими выводами и содержащих шарики, которые при вращении корпуса замыкают между собой обе его части. Такое выполнение выключателя не исключает ошибочных включений при наклонах, ударах и вибрациях корпуса при отсутствии вращения.

Предлагаемое изобретение обеспечивает предохранение от самопроизвольных включений при наклонах, ударах и вибрациях при отсутствии вращения корпуса.

Для этого выключатель снабжен сепараторами для шариков и последовательно соединенными контактами.

На чертеже изображен описываемый выключатель, общий вид и вид сверху в разрезе.

В корпусе 1 устройства установлен сепаратор 2, выполненный, например,. в виде

Предмет изобретения

269241

Составитель Ю. Прокопцев

Редактор Б. С. Панкина Техрсд А. A. Камышникова Корректоры: Л. А. Царькова и М. П. Ромашова

Заказ 1998!18 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
