269249

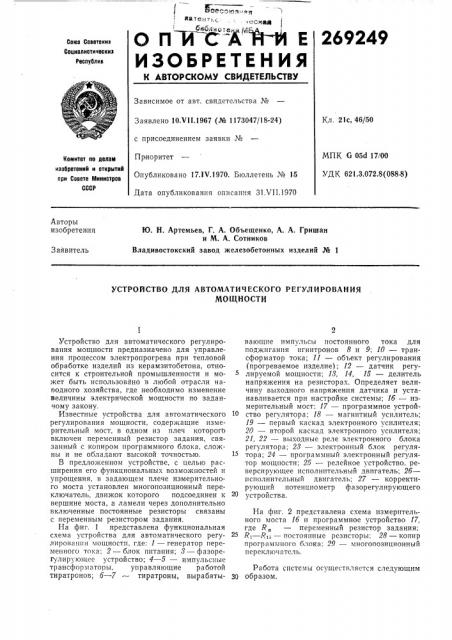

ОПИС Е

ИЗОБРЕТЕН ИЯ

Союз Советокиз

Социалистическик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 21с, 46/50

Заявлено 10,Ч11.1967 (№ 1173047/18-24) с присоединением заявки №

Приоритет

Опубликовано 1?.1Ч.1970, Бюллетень ¹ 15

Дата опубликования описания 31 VII.1970

МПК G 05d 17/00

УДК 621,3,072.8(088 8) Комитет по делам изобретениЯ и открытиЯ при Совете Министров

СССР

Авторы изобретения

Ю. Н. Артемьев, Г. А. Объещенко, А. А, Гришан и М. А. Сотников

Заявитель

Владивостокский завод железобетонных изделий № 1

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

МОЩНОСТИ

Устройство для автоматического регулирования мощности предназначено для управления процессом электропрогрева при тепловой обработке изделий из керамзитобетона, относится к строительной промышленности и может быть использовано в любой отрасли наподного хозяйства, где необходимо изменение величины электрической мощности по заданчому закону.

Известные устройства для автоматического регулирования мощности, содержащие измерительный мост, в одном из плеч которого включен переменный резистор задания, связанный с копиром программного блока, сложны и не обладают высокой точностью.

В предложенном устройстве, с целью расширения его функциональных возможностей и упрощения, в задающем плече измерительного моста установлен многопозиционный переключатель, движок которого подсоединен к вершине моста, а ламели через дополнительно включенные постоянные резисторы связаны с переменным резистором задания.

На фиг. 1 представлена функциональная схема устройства для автоматического регулирования мощности, где: 1 — генератор переменного тока; 2 —; 8 — фазорегулирующсе устройство; 4 — 5 — импульсные трансформаторы, управляющие работой тир атронов; б — 7 — тир атроны, вырабатывающие импульсы постоянного тока для поджигания пгнитронов 8 и 9; 10 — трансформатор тока; 11 — объект регулирования (прогреваемое изделие); 12 — датчик регулируемой мощности; 18, 14, 15 — делитель напряжения на резисторах. Определяет величину выходного напряжения датчика и устанавливается при настройке системы; 1б — измерительный мост; 17 — программное устройство регулятора; 18 — магнитный усилитель;

19 — первый каскад электронного усилителя;

20 — второй каскад электронного усилителя;

21, 22 — выходные реле электронного блока регулятора; 28 — электронный блок регулятора; 24 — программный электронный регулятор мощности: 25 — релейное устройство, реверсирующее исполнительный двигатель; 2б— исполнительный двигатель; 27 — корректирующий потенциометр фазорегулирующего устройства.

На фиг. 2 представлена схема измерительного моста 1б и программное устройство 17, где R„переменный резистор задания;

R> — R>:; — постоянные резисторы; 28 — копир программного блока; 29 — многопозиционнь|й перекл1очатсль.

Работа системы осуществляется следующим

30 образом.

При электропрогреве изделий из керамзитобетона последовательно с игнитропами 8 и 9 генератора 1 переменного тока включается прогреваемое изделие 11 (фиг. 1). Напряжения питания анодных и накальных цепей ламп снимаются с блока питания 2.

С повышением температуры удельное сопротивление о прогреваемого изделия уменьшается и в конечной стадии достигает:

1 р = — р„ где р, †удельн сопротивле2 ние в начальной стадии электропрогрева.

В результате этого изменяется величина мощности Р, выделяемой на прогреваемом изделии 11, так как мощность является функ1 цией —: р

P = f —; при U= const, / 1

P где U — падение напряжения на прогреваемом изделии.

На датчик 12 регулируемой мощности с трансформатора тока 10 и с объекта регулирования 11 поступают сигналы, пропорциональные току игнитронов и падению напряжения на объекте регулирования.

Сигнал, пропорциональный мощности, снимается с датчика 12 и через делитель напряжения на резисторах 18, 14, 15 поступает на вход измерительного моста 1б программного электронного регулятора мощности 24.

Необходимый закон регулирования задается копиром 28, а начальная величина регулируемой мощности — включением одного из резисторов R,— Яд, связанных с многопозиционным переключателем 29.

На диагонали измерительного моста 1б (фиг. 2) происходит алгебраическое суммирование напряжения, пропорционального заданной мощности, и выходного напряжения датчика 12 регулируемой мощности. Сигнал рассогласования, равный разности этих напря269249

4 жений, поступает на вход электронного блока 28, где усиливается магнитным усилителем

18 и двухкаскадным элекгроппым усилителем.

В зависимости от полярности выходного напряжения электронного блока 23, которая, в свою очередь, зависит от напряжения рассогласования, срабатывает одно из реле 21, 22, подающее напряжение питания на релейное устройство 25. Релейное устройство реверсирует исполнительный двигатель 2б, с валом которого жестко связан ползунок потенциометра 27 фазорегулирующего устройства 8.

С изменением положения ползунка потенци15 ометра 27 изменяются фазы напряжений, подаваемых на фазорегулирующее устройство 3.

Это приводит к тому, что импульсы напряжения в обмотках трансформаторов 4 и 5, определяющие момент поджигания тиратронов б

20 и 7, также сдвигаются.

Импульсы анодного тока тиратронов б и 7 определяют момент поджигания игнитронов

8 и 9, а это означает, что регулируется эффективное значение тока игнитронов в течение

25 каждого полупериода.

Предмет изобретения

Устройство для автоматпческого регулиро30 вания мощности при тепловой обработке изделий из керамзитобетона, содержащее измерительный мост, в одном из плеч которого включен переменный резистор задания, связанный с копиром программного блока, от35 личаюи ееся тем, что, с целью расширения функциональных возможностей и упрощения устройства, в нем в задающем плече измерительного моста установлен многопозиционный переключатель, движок которого под40 соединен к вершине моста, а ламели через дополнительно включенные постоянные резисторы связаны с перемейным резистором задания.
