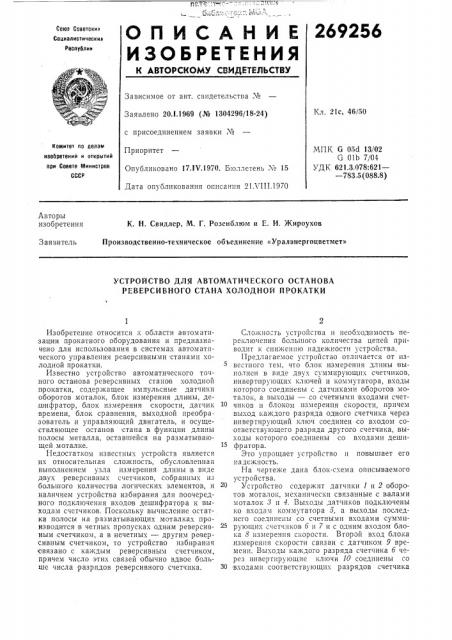

О П И (: А Н И Е 269256

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Союз Советскит

Социалистическими

Республик

Зависимое от авт. свидетельства ¹

Кл. 21с, 46/50

Заявлено 20Л.1969 (№ 1304296/18-24) с присоединением заявки М

Приоритет

Опубликовано 17ЛУ.1970. Бюллетень М 15

Дата опубликования описания 21Л Ш.1970

Комитет по делам изооретений и открытий

МПК G 05d 13/02

G 01Ь 7/04

УДК 621.3.078:621— — 783.5 (088.8) при Совете Министров

СССР

Авторы изобретения

К. H. Свидлер, М. Г. Розенблюм и Е. И. Жироухов

Производственно-техническое объединение «Уралэнергоцветмет»

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ОСТАНОВА

РЕВЕРСИВНОГО СТАНА ХОЛОДНОЙ ПРОКАТКИ

Изобретение относится и области автоматизац ии прокатного оборудования и предназначено для использования в системах автоматического управления реверсивными станами холодной прокатки.

Известно устройство автоматического точного останова реверсивных станов холодной прокатки, содержащее импульсные датчики оборотов моталок, блок измерения длины, дешифратор, блок измерения скорости, датчик времени, блок сравнения, выходной преобразователь и управляющий двигатель, и осуществляющее останов стана .в функции длины полосы металла, оставшейся на разматывающей моталке.

Недостатком известных устройств является их относительная сложность, обусловленная выполнением узла измерения длины в виде двух ревсрсивных счетчиков, собранных из большого количества логических элементов, и наличием устройства избирания для поочередного подключения входов дешифратора к выходам счетчиков. Поскольку вычисление остатка полосы на разматывающих моталках производится в четных пропусках одним реверсивным счетчиком, а в нечетных — другим реверсивным счетчиком, то устройство избирания связано с каждым реверсивным счетчиком, причем число этих связей обычно вдвое больше числа разрядов реверсивного счетчика.

Сложность устройства и необходимость переключения большого количества цепей приводит к снижению надежности устройства.

Предлагаемое устройство отличается от известного тем, что блок измерения длины выполчен в виде двух суммирующих счетчиков, инвертирующих ключей и коммутатора, входы которого соединены с датчиками оборотов моталок, а выходы — со счетными входами счет10 чиков и блоком измерения скорости, причем выход каждого разряда одного счетчика через инвертирующий ключ соединен со входом соответствующего разряда другого счетчика, выходы которого соединены со входами дешифр атор а.

Это упрощает устройство и повышает его па дехкно сть.

На чертеже дана блок-схема описываемого устройства.

Устройство содержит датчики 1 и 2 оборотов моталок, механически связанные с валами моталок 3 и 4. Выходы датчиков подключены ко входам коммутатора 5, а выходы последнего соединены со счетными входами суммирующих счет гиков б и 7 и с одним входом блока 8 H34tePLHItB ct oPocTH. BTQPott вхоД 6JIQK3 измерения скорости связан с датчиком 9 времени. Выходы каждого разряда счетчика б через инвертирующие ключи 10 соединены со

30 входами соответствующих разрядов счетчика

269256

rl

I

I !

Типография, пр. Сапунова, 2

7. Коммутатор 5, счетчики б и 7 и инвертирующие ключи 10 образуют блок 11 измеречия длины. Выходы счетчика 7 подключены ко входу дешифратора 12, выходы которого связаны со входами блока 18 сравнения. Второй вход блока 18 подсоединен с выходом блока

8 измерения скорости, а выход его через выходной преобразователь 14 связан с управляющим двигателем 15.

Устройство работает следующим образом.

В первом пропуске датчик 2, связанный с валом наматывающей моталки 4, подключается коммутатором на вход счетчика б. При вращении моталки датчик 2 выдает импульсы, число которых пропорционально количеству оборотов моталки и, следовательно, числу витков рулона, намотанных на моталку. Количество импульсов подсчитывается счетчиком б.

После завершения первого прохода число в счегчике 6 определяет количество витков полосы на барабане моталки.

Перед началом;второго прохода число из счетчика 6 через инвертирующие ключи 10 переписывается в дополнительном коде в счетчик 7, счетчик б,после этого очищается. Датчик 2 коммутатором 5 переключается на вход счетчика 7 и блока 8 измерения скорости, а на вход счетчика 6 подключается выход датчика

1, связанного с валом моталки 8, которая во втором проходе является наматьввающей. Во втором проходе в счетчике 6 подсчитывается количество оборотов наматывающей моталки

8, а в счетчике 7 в дополнительном коде подсчитывается количество витков, оставшихся на разматывающей моталке 4.

Автоматическое замедление стана производится в функции количества витков, оставшегося на разматывающей моталке 4. Остаток полосы на моталке с выбранной дискретностью

4 определяется дешифратором. Эта величина в блоке 18 сравнивается со скоростью разматывающей моталки, величина которой определяется блоком 8 измерения скорости путем сравнения частоты импульсов на выходе датчика

2 оборотов и эталонной частоты, гечерируемой датчиком 9 времени. Ьлок сравнения через выходной преобразователь 14 воздействует на управляющий двигатель.

После остановки стана во втором проходе в счетчик 7 в дополнительном коде записываегся число из счегчи а б, который очищается.

Датчик 1 оборотов подключается коммутатором 5 на вход счетчик:.t 7, а датчик 2 оборотовв — н а вх од счет чи ка б.

Работа устройства в третьем и последующих проходах аналогична работе во,втором проходе.

Предмет изобретения

Устройство для автоматического останова реверсивного стана холодной прокатки, содержащее импульсные датчики оборотов моталок, блок измерения длины, дешифратор, блок измерения скорости, датчик времени, блок сравнения, выходной преобразователь и управляющий двигатель, отличающееся тем, что, с целью упрощения устройства и повышения его надежности, блок измерения длины выполнен в виде двух суммирующих счетчиков, инвертирующих ключей и коммутатора, входы которого соединены с датчиками оборотов моталок, а выходы — со счетными входами счетчиков и блоком измерения скорости, .причем выход каждого разряда одного счетчика через инвертирующий ключ соединен со входом соответствующего разряда другого счетчика, выходы которого соединены со входами дешифратора.
