Реферат

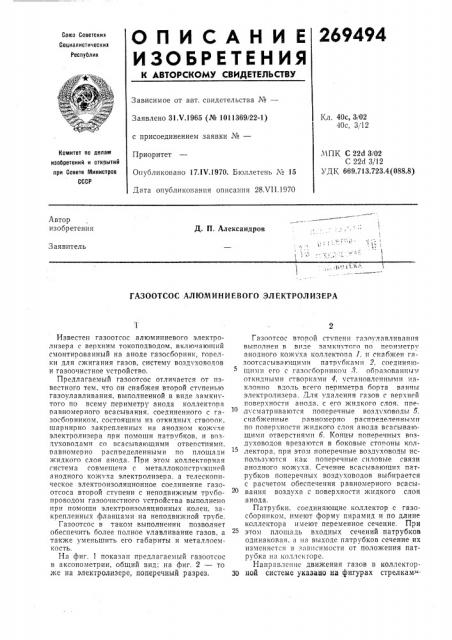

269494

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Кл. 40с, 3/02

40с, 3/12

Заявлено 31.Ч.1965 (№ 1011369/22-1) с присоединением заявки №вЂ”

Приоритет

Опубликовано 17.IV.1970. Бюллетень ¹ 15

Дата опубликования описания 28.VII.1970

Комитет па делам изобретений и аткаытий при Совете Министров

СССР

У1ПК С 22d 3/02

С 22d 3/ 12

УДК 669.713.723.4 (088.8) Автор изобретения I т:

Д. П. Александров

Заявитель

"1

ГАЗООТСОС АЛЮМИ НИ ЕВОГО ЭЛ ЕКТРОЛ ИЗЕРА

Известен газоотсос алюминиевого электролизера с верхним токоподводом, включаюш»й смонтированный на аноде газосборник, горелки для сжигания газов, систему возд ховодов и газоочистное устройство.

Предлагаемый газоотсос отличается от известного тем, что он снабжен второй ступеньто газоулавливания, выполненной в виде замкнутого IIo всему периметру анода коллектора равномерного всасывания, соединенного с газосборникоvl, состоящим из откидных ствооок, шарнирно закрепленных на анодном кож хе электролизера при помотци патрубков, и воздуховодами со всасывающими отвепстиявти, павновтерно распределенными по площади жидкого слоя анода. При этом коллекторная система совмещена с металлоконстр . к»ней анодного кожуха электролизера, а телескопическое электроизоляционное соединение газоотсоса второй ступени с неподвижным тр бопроводом газоочистного стройства выполнено при помощи электроизоляционных колец, закрепленных фланцами на неподвижной трубе.

Газоотсос в таком выполнении позволяет обеспечить более полное улавливание газов, а также уменьшить его габариты и металлоемкость.

На фиг. 1 показан предлагаемый газоотсос в аксонометрии, общий вид; на фиг. 2 — то же на электролизере, поперечный разрез.

Газоотсос второй стуIIeII» газоуляв,чиван»я выполнен в виде замкттутого по пепихтетру анодного кожуха коллектооа 1, и снабжен гязоотсасывающими патрубкамп 2, соединя|ощими его с газосборттиком 8. обрязова»»ым откидными створкявти 4, vcTR»oBëåí»üIIIè»àкчонно вло Ib всего периметра борта вян»ы электролизера. Для удаления газов с верхней поверхности анода, с его жидкого слоя. пред сматриваются поперечные воздуховоды 5, снабженные равномерно расппедеченными по поверхности жидкого слоя анода всасывающими отверстиями б. Концы поперечных воздуховодов врезаются в боковые стопоны ко,члектора, при этом поперечные воздуховоды используются как поперечные силовые связи анодного кожуха. Сечение всасывающих патрубков поперечных воздуховодов выбирается с расчетом обеспечения равномерного всасывания воздуха с поверхности жидкого слоя анода.

Патрубки. соединяющие коллектор с газосоорником, имеют форму пирамид и по длине коллектора имеют переменное сечение. При этом площадь входных сечений патрубков одинаковая. я па выходе патрубков сечение их изменяется в зависимости от положения патрубка»я коллекторе.

Напраьлс»ис движения газов в коллектор30 ной системе указано на фигурах стрелкам"269494

Эвакуация газов от электролизера осуществляется через отводы 7 и стояки 8, располагающиеся по торцам электролизера.

При нормальной работе электролизера анодный кожух относительно катодной части электролизера 9 (см. фиг. 2) имеет перемещение по вертикали. Для соединения подвижной системы газоотсоса с неподвижным газоотводящим трубопроводом выполняется телескопическое соединение трубопроводов, выполняющее одновременно функции электроизоляционного разрыва для исключения выноса потенциала электролизера на землю. Телескопическое электроизоляционное соединение 10 состоит из двух электроизоляционных колец П с выточками, в которые вставляются два уплотнительных асбометаллических шнура 12.

Крепление колец 11 производится к неподвижному трубопроводу металлическими фланцами

18 и болтами 14.

Откидные створки 4 закреплены шарнирно по продольным сторонам на среднем поясе анодного кожуха и на шарнирных подвесках в виде растяжки 1б, соединенной с пневмоцилиндром 1б открывания. По поперечным сторонам откидные створки, образующие замкнутый по периметру анода газосборник, для возможности открывания закрепляются непосредственно на штоке пневмоцилиндра.

Для повышения эффективности улавливания газов с верхней поверхности (жидкой фазы анода) выполняются откидные крышки 17, которые перекрывают анод по всей площади и имеют отверстия для прохода анодных штырей. Крышки верха анода также имеют пневмоцилиндры открывания. При полном укрытии верха анода воздух поступает через кольцевые зазоры в местах прохода анодных штырей через крышки. При нормальной работе электролизера газосборник 8 закрыт, и газоотсос работает при минимальном объеме отсасываемого воздуха. Для обработки полупериметра ванны открываются створки 4 и дегерметизируется газосборник 8 одной из продольной сторон ванны. При этом увеличивается объем газоотсоса or обрабатываемой стороны ванны путем дросселирования газоотводящих патрубков, для чего каждый патрубок снабжается двумя или одним дроссель-клапаном 18. При обработке ванны (при дегерметизации газосборника 8) газоотсос работает как бортовой отсос, «опрокидывая» восходящий конвективный поток газовоздушпой смеси во всасывающие пирамидальные патрубки

«кольцевого» коллектора равномерного всасывания.

При нормальной работе ванны газы отсасываются одновременно из первичного газосборника — газосборного колокола 19 известной конструкции, снабженного горелкой 20 для дожигания анодных газов, вторичного газосборника 8 анодных газов и с верхней поверхности анода через поперечные воздуховоды.

Замкнутый по периметру обечайки 21 анодного кожуха коллектор равномерного всасывания, пирамидальные патрубки и поперечные воздуховоды, выполняя функции элементов газоотсоса, т. е. газосходных трактов, одновременно выполняют функции элементов жесткости и силовых связей анодного кожуха, зало20 женных в сварную конструкцию анодного кожуха, повышают его жесткость и снижают габариты и металлоемкость газоотсоса на электр ол изер е.

Предмет изобретения

Газоотсос алюминиевого электролизера с верхним токоподводом, включающий смонтированный на аноде газосборник, горелки для з0 сжигания газов, систему воздуховодов и газоочистное устройство, отличающийся тем, что, с целью обеспечения более полного улавливания газов и уменьшения габаритов и металлоемкости газоотсоса, он снабжен второй сту35 пенью газоулавливания, выполненной в виде замкнутого по всему периметру анода коллектора равномерного всасывания, соединенного с газосборником, состоящим из откидных створок, шарнирно закрепленных на анодном ко40 жухе электролизера с помощью патрубков, и воздуховодами со всасывающими отверстиями, равномерно распределенными по площади жидкого слоя анода, причем коллекторная система совмещена с металлоконструкцией

45 анодного кожуха электролизера, а телескопическое электроизоляционное соединение газоотсоса второй ступени с неподвижным трубопроводом газоочистного устройства выполнено с помощью электроизоляциопных колец, 50 закрепленных фланцами на неподвижной трубе.
