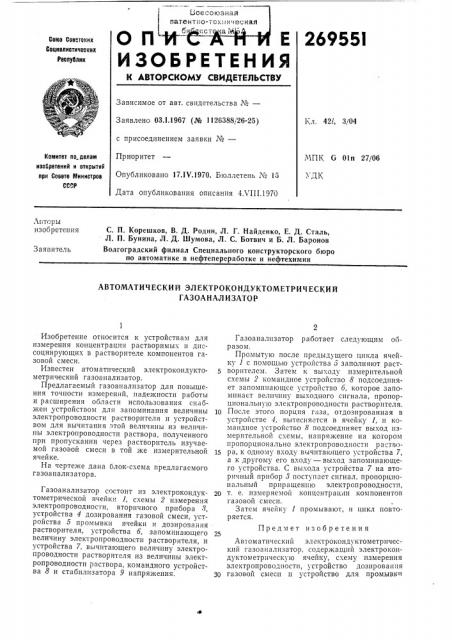

всесоюзная

ОПИЯХ Е

ИЗОБРЕТЕНИЯ

26955!

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Кл. 42l, 3/04

Заявлено 03.1,1967 (№ 1126388j26-25) с присоединением заявки №вЂ”

Приоритет

Опубликовано 17,1Ч.1970. Бюллетень ¹ 15

Дата опубликования описания 4Х111.1970

МПК G 01п 27/06

Комитет па„делам изобретений и открытий при Совете Министров

СССР хДК

Авторы изобретения

С. П. Корешков, В. Д. Родин, Л. Г. Найденко, Е. Д. Сталь, Л. П. Бунина, Л. Д. Шумова, Л. С. Ботвич и Б. Л. Баронов

Волгоградский филиал Специального конструкторского бюро по автоматике в нефтепереработке и нефтехимии

Заявитель

АВТОМАТИЧЕСКИЙ ЭЛЕКТРОКОНДУКТОМЕТРИЧЕСКИЙ

ГАЗОАНАЛ ИЗАТОР

Изобретение относится к устройствам для измерения концентрации растворимых и диссоциирующих в растворителе компонентов газовой смеси.

Известен атом атический электрокондуктометрический газоанализатор.

Предлагаемый газоанализатор для повышения точности измерений, надежности работы и расширения области использования снабжен устройством для запоминания величины электропроводности растворителя и устройством для вычитания этой величины из величины электропроводности раствора, полученного при пропускании через растворитель изучаемой газовой смеси в той же измерительной ячейке.

Г1а чертеже дана блок-схема предлагаемого газоанализатора.

Газоаналпзатор работает следующим образом.

Промытую после предыдущего цикла ячейку 1 с помощью устроиства 5 заполняют растворителем. Затем к выходу измерительной схемы 2 командное устройство 8 подсоединяет запоминающсе устройство б, которое запоминаст величину выходного сигнала, пропорциональную электропроводности растворителя.

1р После этого порция газа, отдозированная в устройстве 4, вытесняется в ячейку 1, н командное устройство 8 подсоединяет выход измерительной схемы, напряжение на котором пропорционально электропроводности раство1s ра, к одному входу вычитающего устройства 7, а к другому его входу — выход запоминающего устройства. С выхода устройства 7 на вторичный прибор 8 поступает сигнал. пропорциональный приращению электропроводности, 2р т. е. измеряемой концентрации компонентов газовой смеси.

Затем ячейку 1 промывают, и цикл повторяется.

Газоанализатор состоит из электрокондуктометрической ячейки 1, схемы 2 измеренич электропроводности, вторичного прибора 8, устройства 4 дозирования газовой смеси, устройства 5 промывки ячейки и дозирования растворителя, устройства б, запоминающего величину электропроводности растворителя, и устройства 7, вычитающего величину электропроводности растворителя из величины электропроводности раствора, командного устройства 8 и стабилизатора 9 напряжения.

Предмет изобретения

Автоматический электрокондуктометрнческий газоанализатор, содержащий электрокондуктометрическую ячейку, схему измерения электропроводности, устройство дозирования

Зр газовой смеси и устройство для промывки

269551

Составитель Ю. Е. Борисевич

Редактор T. Иванова Техред А. А. Камышникова Корректор Н. А. Митрохина

Заказ 2141/6 Тираж 480 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4(5

Типография, .пр. Сапунова, 2 ячейки и дозирования растворителя, отличаюи ийся тем, что, с целью повышения точности измерений, надежности работы и расширенич области применения, газоаHàëèçàòîр снабжен устройством для запоминания величины электропроводности растворителя и устройством для вычитания ее из величины электропроводности раствора, полученного при пропускании через растворитель изучаемой газовой смеси в той же измерительной ячейке.
