Реферат



26957I

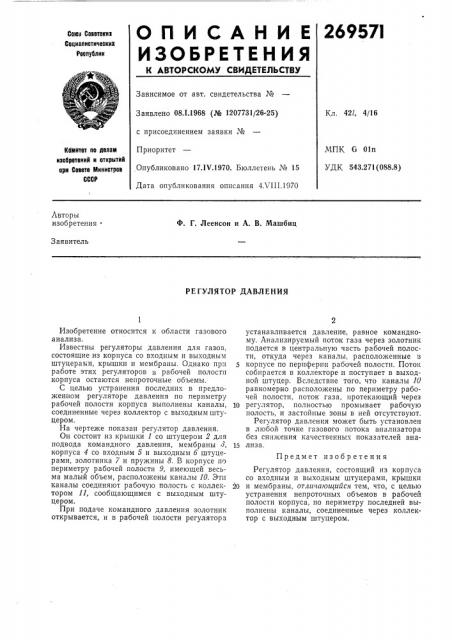

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08Л.1968 (¹ 1207731/26-25) с присоединением заявки №

Прио.ритет

Опубликовано 17.1V.1970. Бюллетень № 15

Дата опубликования описания 4Х111.1970

Кл, 421, 4/16

МПК G 01п

УДК 543.271(088.8) кохтитет по келам изобретений и открытий при Совете Министров

СССР

Автсры изобретения °

Ф. Г. Леенсон и А. В. Машбиц

Заявитель

РЕГУЛЯТОР ДАВЛЕНИЯ устанавливается давление, равное командному. Анализируемый поток газа через золотник подается в центральную часть рабочей полости, откуда через каналы, расположенные в корпусе по периферии рабочей полости. Поток собирается в коллекторе и поступает в выходной штуцер. Вследствие того, что каналы 10 равномерно расположены по периметру рабочей полости, поток газа, протекающий через

10 регулятор, полностью промывает рабочую полость, и застойные зоны в ней отсутствуют.

Регулятор давления может быть установлен в любой точке газового потока анализатора без снижения качественных показателей ана15 лиза.

Регулятор давления, состоящий из корпуса со входным и выходным штуцерами, крышки

20 и мембраны, отличающийся тем, что, с целью устранения непроточных объемов в рабочей полости корпуса, по периметру последней выполнены каналы, соединенные через коллектор с выходным штуцером.

Изобретение относится к области газового анализа.

Известны регуляторы давления для газов, состоящие из корпуса со входным и выходным штуцерами, крышки и мембраны. Однако при работе этих регуляторов в рабочей полости корпуса остаются непроточные объемы.

С целью устранения последних в предложенном регуляторе давления по периметру рабочей полости корпуса выполнены каналы, соединенные через коллектор с выходным штуцером.

На чертеже показан регулятор давления.

Он состоит из крышки 1 со штуцером 2 для подвода командного давления, мембраны З, корпуса 4 со входным 5 и выходным б штуцерами, золотника 7 и пружины 8. В корпусе и о периметру рабочей полости 9, имеющей весьма малый объем, расположены каналы 10. Эти каналы соединяют рабочую полость с коллектором 11, сообщающимся с выходным штуцером.

При подаче командного давления золотник открывается, и в рабочей полости регулятора

Предмет изобретения

269571

Составитель Н. Преображенская

Редактор Б. С. Нанкина Техред А. А. Камышникова Корректор Н. А. Митрохина

Заказ 2141)14 Тираж 480 Подписное

Ц1!ИИПИ Комитета по делам изобретешгй и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
