Реферат

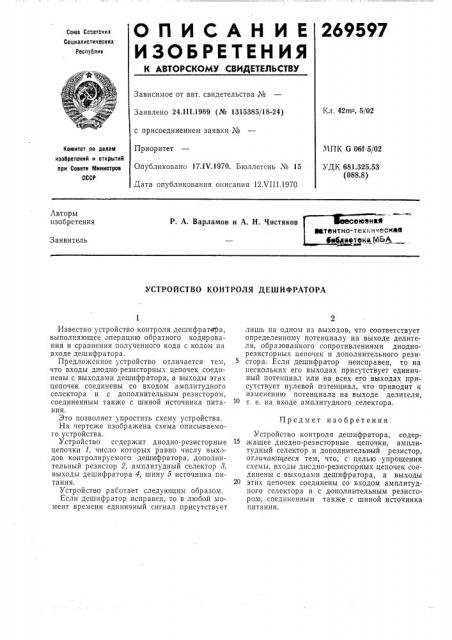

ОЛИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

269597

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.11!.1969 (№ 1315385/18-24) с присоединением заявки ¹

Приоритет

Опубликовано 17.Ю.1970. Бюллетень № 15

Дата опубликования описания 12Х111.1970

Кл. 42m3, 5/02

МПК б 0615 02

УДК 681.325.53 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

P. А. Варламов и А. Н. Чистяков

Заявитель

УСТРОЙСТВО КОНТРОЛЯ ДЕШИФРАТОРА

Известно устройство контроля дешифратара, выполняющее операцию обратного кодирования и сравнения полученного кода с кодом на входе дешифратора.

Предложенное устройство отличается тем, что входы диодно- резисторных цепочек соединены с выходами дешифратора, а выходы этих цепочек соединены со входом амплитудного селектора и с дополнительным резистором, соединенным также с шиной источника питания.

Это позволяет упростить схему устройства.

На чертеже изображена схема описываемого устройства.

Устройство содержит диодно-резисторные цепочки 1, число которых равно числу выходов контролируемого дешифратора, дополнительный резистор 2, амплитудный селектор 8, выходы дешифратора 4, шину 5 источника питания.

Устройство расотает следующим образом.

Если дешифратор исправен, то в любой момент времени единичный сигнал присутствует лишь на одном из выходов, что соответствует определенному потенциалу на выходе делителя, образованного сопротивлениями диоднорезисторных цепочек и дополнительного рези5 стора. Если дешифратор неисправен, то на нескольких его выходах присутствует единичный потенциал или на всех его выходах присутствует нулевой потенциал, что приводит к изменению потенциала на выходе делителя, т. е. на входе амплитудного селектора.

Предмет изобретения

Устройство контроля дешифратора, содер15 жащее диодно-резисторные цепочки, амплитудный селектор и дополнительный резистор, отличающееся тем, что, с целью упрощения схемы, входы дисдно-резисторных цепочек соединены с выходами дешифратор а, а выходы

20 этих цепочек соединены со входом амплитудного селектора и с дополнительным резистором, соединенным также с шиной источника питания.

269597

Составитель В. В. Игнатущенко

Техред 3. Н. Тараненко Корректор Н. А. Митрохина

Редактор Б. Нанкина

Типография, пр. Сапунова, 2

Заказ 2191/12 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и озкрытий при Совете Министров СССР

Москва, )i(35, Раушская паб., д. 4/5
