Эксцентриковый узел гирационной конусной дробилки
Патент 269691
Классы МПК
Эксцентриковый узел гирационной конусной дробилки
Иллюстрации
Реферат
269691

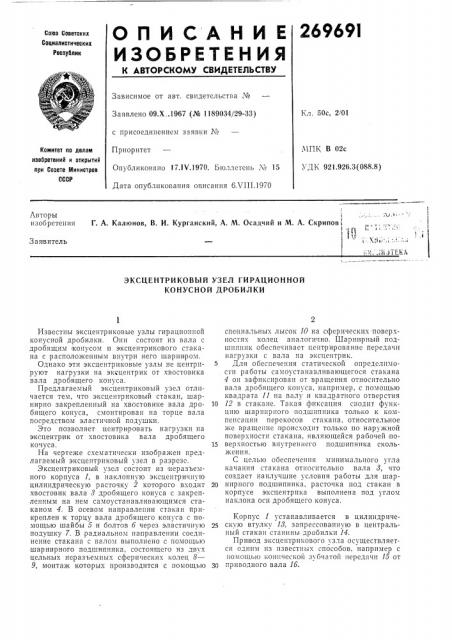

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Соаз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 50с 2!01
Заявлено 09.Х ..1967 (№ 1189034/29-33) с присоединением заявки ¹
Приоритет
МПК В 02с
УДК 921.926.3(088.8) Конитет по делан изобретений и открытий при Совете Министров
СССР
Опубликовано 17.IV.1970. Ьюллетень ¹ 15
Дата опубликования описания 6ХП1.1970
Авторы изобретения
Г. А. Калюнов, В. И. Курганский, А. М. Осадчий и М. А. Скрипов i
Заявитель,:.",„, .i .,}ТЕЕ,ч
ЭКСЦЕНТРИКОВЫЙ УЗЕЛ ГИРАЦИОННОЙ
КОНУСНОЙ ДРОБИЛКИ
Известны эксцснтриковые узлы гирационной конусной дробилки. Они состоят из вала с дробящим конусом и эксцентрикового стакана с расположенным внутри него шарниром.
Однако эти эксцентриковые узлы не центрируют нагрузки на эксцентрик от хвостовика вала дробящего конуса.
Предлагаемый эксцентриковый узел отличается тем, что эксцентриковый стакан, шарнирно закрепленный на хвостовике вала дробящего конуса, смонтирован на торце вала посредством эластичной подушки.
Это позволяет центрировать нагрузки на эксцентрик от хвостовика вала дробящего конуса.
На чертеже схематически изооражен предлагаемый эксцентриковый узел в разрезе.
Эксцентриковый узел состоит из неразъемного корпуса 1, в наклонную эксцентричную цилиндрическую расточку 2 которого входит хвостовик вала 3 дробящего конуса с закрепленным на нем самоустанавливающимся стаканом 4. В осевом направлении стакан прикреплен к торцу вала дробящего конуса с помощью шайбы 5 и болтов б через эластичную подушку 7. В,радиальном направлении соединение стакана с валом выполнено с помощью шарнирного подшипника, состоящего из двух цельных нсразъемных сферических колец 8—
9, монтаж которых производится с помощью специальных лысок 10 на сферических поверхностях колец аналогично. Шарнирный подшипник обеспечивает центрирование передачи нагрузки с вала на эксцентрик.
5 Для обеспечения статической опредслпмости раооты самоустанавливающегося стакана
4 он зафиксирован от вращения относительно вала дробящего конуса, например, с помощью квадрата 11 на валу и квадратного отверстия
10 12 в стакане. Такая фиксация сводит функцию шарнирного подшипника только к компенсации перекосов стакана, относительное же вращение происходит только по наружной поверхности стакана, являющейся рабочей no1s верхностью внутреннего подшипника скольжения.
С целью обеспечения минимального угла качания стакана относительно вала 8, что создаст наилучшие условия работы для шарнирного подшипника, расточка под стакан в корпусе эксцентрика выполнена под углом наклона оси дробящего конуса.
Корпус 1 устанавливается в цилиндриче2ч скую втулку 13, запрессованную в центральный стакан станины дробилки 14.
Привод эксцентрпкового узла осуществляется одним нз известных способов, например с помощью конической зубчатой передачи 15 от приводного вала 1б.
269691
Составитель Т. Пурышева
Текред Л. Я. Левина Корректор С. А. Кузовеикова
Редактор Г. Яковлева
Заказ 2139,7 Тираж 480 Подписное
ЦНИИГ!И Комитета ио дел:. м изобретений и открытий ири Сонете Министров СССР
Москва, К-35, Раутпская пао., д. 4,5 1 ипографии, пр. Сапунова, 2
При вращении корпуса 1 он «ведет» стакан
4, обеспечивая круговую траекторию центра шарнирного подшипника и соответственно-гирационное качание оси вала 8 дробящего конуса.
Предмет изобретения
Эксцентриковый узел гирационной конусной дробилки, включающий вал с дробящим конусом и шарш!рно закрепленный на квостовнке вала эксцеитрнковый стакан с располоикенным внутри него шарниром, отличающийся тем, что, с целью центрирования нагрузки на эксцеитрик от востовнка вала, эксцентриковый стакан. смонтирован на торце вала посредством эластичной подушки.
