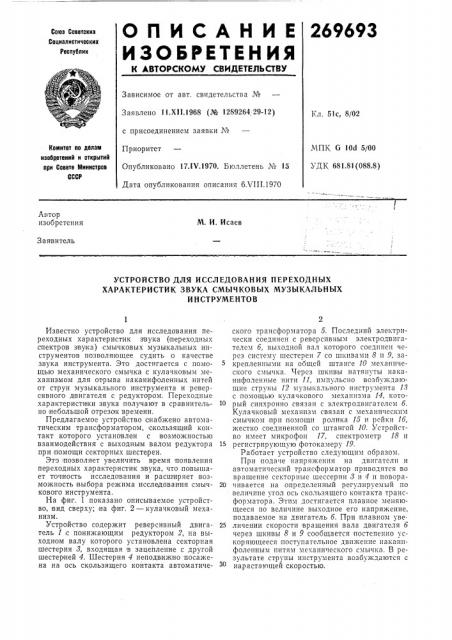

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11,Х11.1968 (№ 1289264 29-12) Кл. 51с, 8/02 с присоединением заявки ¹

Приоритет

МПК G 10d 5/00

УДК 681.81(088.8) Комитет по долам иаобретеиий и открытий при Совете Мииистрав

СССР

Опубликовано 17.1V.1970. Бюллетень ¹ 15

Дата опубликования описания 6ХШ.1970

Автор изобретения

М. И. Исаев

Заявитель

УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ ПЕРЕХОДНЫХ

ХАРАКТЕРИСТИК ЗВУКА СМЫЧКОВЫХ МУЗЫКАЛЪНЫХ

И НСТРУМЕНТОВ

Известно устройство для исследования переходных характеристик звука (переходных спектров з|ву ка) смычковых музыкальных инструментов позволяющее судить о качестве звука инструмента. Это достигается с помощью механического смычка с кулачковым механизмом для отрыва наканифоленных нитей от струн музыкального инструмента и реверсивного двигателя с редуктором. Переходные характеристики звука получают в сравнительно небольшой отрезок времени.

Предлагаемое устройство снабжено автоматическим трансформатором, скользящий контакт которого установлен с возможностью взаимодействия с выходным валом редуктора при помощи секторных шестерен.

Это позволяет увеличить время появления переходных характеристик э вука, что повышает точность исследования и расширяет возможность выбора режима исследования смычковото инструмента.

На фиг. 1 показано описываемое устройство, вид сверху; на фиг, 2 — кулачковый механизм.

Устройство содержит реверсивный двигатель 1:с понижающим редуктором 2, на выходном валу которого установлена секторная шестерня 3, входящая в зацепление с другой шестерней 4. Шестерня 4 неподвижно посажена на ось скользящего контакта автоматического трансформатора 5. Последний электрически соединен с реверсивным электродвигателем 6, выходной вал которого соединен через систему шестерен 7 со шкивами 8 и 9, закрепленными на оощей штанге 10 механического смычка. Через шкивы натянуты наканифоленные нити 11, импульсно возбуждающие струны 12 музыкального инструмента 18 с помощью кулачкового механизма 14, кото10 рый синхронно связан с электродвигателем 6.

Кулачковый механизм связан с механическим смычком при помощи ролика 15 и рейки 16, жестко соединенной со штангой 10. Устройство имеет микрофон 17, спектрометр 18 и

15 регистрирующую фотокамеру 19.

Работает устройство следующим образом.

При подаче напряжения на двигатели и автоматический трансформатор приводятся во вращение секторные шессерни 8 и 4 и повора20 чивается на определенный регулируемый по величине угол ось скользящего контакта трансформатора. Этим достигается плавное меняющееся по величине выходное его напряжение, подаваемое на двигатель б. При плавном уве25 личении скорости вращения вала двигателя б через шкивы 8 и 9 сообщается постепенно ускоряющееся,поступательпое движение наканпфоленным нитям механического смычка. В результате струны инструмента возбуждаются с нарастающей скоростью.

269693 щрг1

Фие.!

Составитель М. Лиманова

Техред Л. Я. Левина Корректор С. А. Кузовенкова

Редактор А. Бер

Заказ 2139 8 Тираж 480 Подписное

ЦНИИПИ Комитета по делам пзоо.7е и н. и о:кпьг ий пои Согете Министров СССР

Москва, К-35, Раугиская нао., д. 4 5

Типография, пр. Сапунова, 2

Кулачок 20 поворачивается на определенный угол и периодически отрывает нити от струн инструмента. При этом регулированием установки кулачка можно имитировать любые режимы возбуждения, что обеспечивает исследование переходных характеристик при различных видах извлечения звука. Колебания струн принимаются микрофоном, подаются иа спектромегр и регистрируются фотокамерой.

Предмет изобретения

Устройство для исследования переходных характеристик звука смычковых музыкальных инструментов, содержащее механический смычок с кулачковым устройством для отрыва наканифоленных нитей от струн музыкального инструмента и реверсивный двигатель с ре5 дуктором, отличающееся тем, что, с целью повышения точности исследования, оно снабжено автоматическим трансформатором, скользящий контакт которого установлен с возмож1О ностью взаимодействия с выходным валом редуктора посредством секторных шестерен.
