Реферат



Класс 82а, 8

Йвто ак свиотюьство нв изобретение.

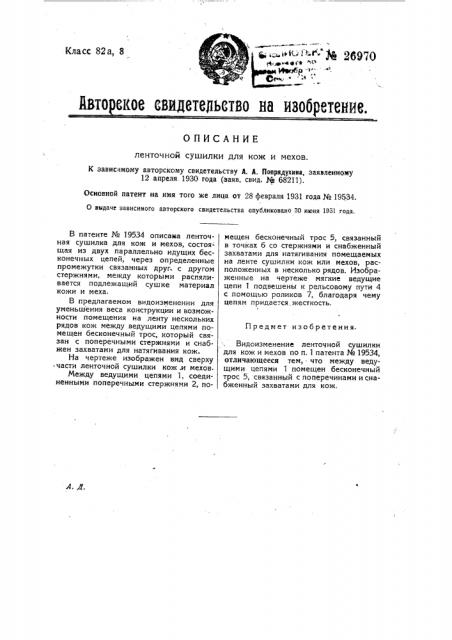

ОПИСАНИЕ ленточной сушилки для кож и мехов.

К зависимому авторскому свидетельству A. A. Попрядухина, заявленному

12 апреля. 1930 года (заяв. свид. K 68211).

Основной патент на имя того же лица от 28 февраля 1931 года № 19534.

О выдаче зависимого авторского свидетельства опубликовано ЗО июня 1931 года.

Предмет изобретения.

B патенте № 19534 описака ленточная сушилка для кож и мехов, состоя- щая из двух параллельно идущих бесконечных цепей, через определенные промежутки связанных друг. с другом стержнями, между которыми распяливается подлежащий сушке материал кожи и меха.

В предлагаемом видоизменении для уменьшения веса конструкции и возможности помещения на ленту нескольких рядов кож между ведущими цепями помещен бесконечный трос, который связан с поперечными стержнями и снабжен захватами для натягивания кож.

На чертеже изображен вид сверху части ленточной сушилки кож .и мехов.

Между ведущими цепями 1, соединенными поперечными стержнями 2, помещен бесконечный трос 5, связанный в точках б со стержнями и снабженный захватами для натягивания помещаемых на ленте сушилки кож или мехов, расположенных в несколько рядов. Изображенные на чертеже мягкие ведущие цепи 1 подвешены к рельсовому пути 4 с помощью роликов 7, благодаря чему цепям придается жесткость.

Видоизменение ленточной сушилки для кож и мехов по п. 1 патента № 19534, отличающееся тем, что между ведущими цепями 1 помещен бесконечный трос 5, связанный с поперечинами и снабженный захватами для кож.
