Реферат

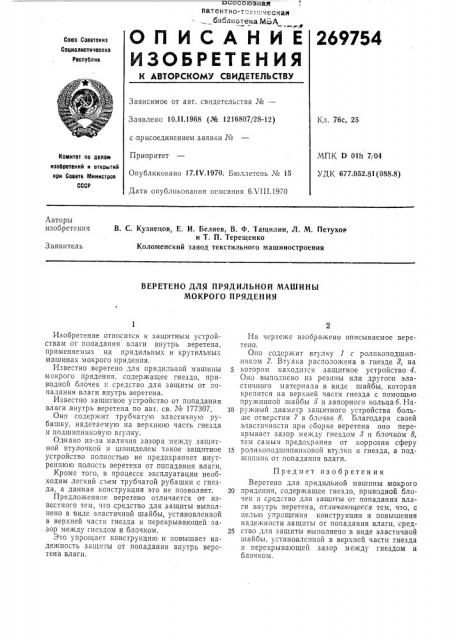

С- ЮЗНаут патент но-тс,, и чео идте библиотека М6А

onисдниe изоьретИНИя

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

269754

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 10.11.1968 (№ 1216807128-12) с:присоединением заявки №

Приоритет

Опубликовано 17.IV.1970. Бюллетень № 15

Дата опубликования описания 6Х111.1970

Кл. 76с, 25

МПК D Olh 7/04

УДК 677.052.81(088.8) Комитет по делам изобретений и открытий при Совете Мииистрое

СССР

Авторы изобретения

В. С. Кузнецов, Е. И. Беляев, В. Ф. Тащилин, Л. М. Петухов и Т. П. Терещенко

Коломенский завод текстильного машиностроения

Заявитель

ВЕРЕТЕНО ДЛЯ ПРЯДИЛЪНОЙ МАШИНЫ

МОКРОГО ПРЯДЕНИЯ

Изобретение относится к защитным устройствам от попадания влаги внутрь веретена, применяемых на прядильных и крутильных машинах мокрого прядения.

Известно веретено для прядильной машины м окрого прядения, содержащее гнездо, приводной блочек и средство для защиты от попадания влаги внутрь веретена.

Известно защитное устройство от попадания влаги .внутрь веретена по авт. св. ¹ 177307.

Оно содержит трубчатую эластичную рубашку, надеваемую на верхнюю часть гнезда и подшипниковую втулку.

Однако из-за наличия зазора между защитной втулочкой и шпинделем такое защитное устройство полностью не предохраняет .внутреннюю полость веретеча от попадания влаги.

Кроме того, в процессе эксплуатации необходим легкий съем трубчатой рубашки с гнезда, а данная конструкция это не позволяет.

Предложенное .веретено отличается от известного тем, что средство для защиты выполнено .в виде эластичной шайбы, установленной в верхней части гнезда и перекрывающей зазор между гнездом и блочком.

Это упрощает конструкцию и повышает надежность защиты от попадания внутрь веретена влаги.

На чертеже изображено описываемое веретено.

Оно содерхкит втулку 1 с ролпкоподшипнпком 2. Втулка расположена в гнезде 8, на

5 котором находится защитное устройство 4.

Оно выполнено пз резины или другого эластичного материала в виде шайбы, которая крепится на верхней части гнезда с помощью пружинной шайбы 5 и запорного кольца 6. На10 ружный диаметр защитного устройства больше отверстия 7 в блочке 8. Благодаря своей эластичности при сборке веретена оно перекрывает 323ор между гнездом 8 и блочком 8 тем самым предохраняя от коррозии сферу

15 роликоподшппниковой втулки и гнезда, а подшипник от попадания влаги.

Предмет изобретения

Веретено для прядильной машины мокрого

20 прядения, содержащее гнездо, приводной блочек и средство для защиты от попадания влаги внутрь веретена, отличающееся тем, что, с целью упрощения конструкции и повышения надежности защиты от попадания .влаги, сред25 ство для защиты выполнено в виде эластичной шайбы, установленной в верхней части гнезда и перекрывающей зазор между гнездом и блочком.

269754

Узы А ,5

Составитель А. Скоморохов

Редак.ор А. Бер Техред А. Л. Камышникова Корректор Л. С. Веденеев»

Заказ 2158/18 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва 4(-35, Раушская наб., д. 415

Типография, пр. Сапунова, 2
