Реферат



пате итно-тех н и чесиатт библиотена МЬА

269756

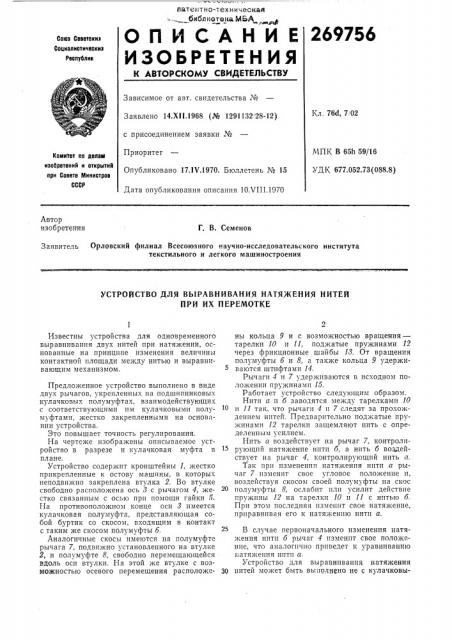

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сееетскил

Социалистическив

Республик

Зависимое от авт. свидетельства №

Кл, 76d, 7:02

Заявлено 14,Х11.1968 (№ 1291132 28-12) с присоединением заявки №

Приоритет

МПК В 65h 59/16

УДК 677.052.73(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 17.1V.1970, Бюллетень № 15

Дата опубликования описания 10.VI I I.1970

Автор изобретения

Г. В. Семенов

Заявитель Орловский филиал Всесоюзного научно-исследовательского института текстильного и легкого машиностроения

УСТРОЙСТВО ДЛЯ ВЫРАВНИВАНИЯ НАТЯЖЕНИЯ НИТЕЙ

ПРИ ИХ ПЕРЕМОТКЕ

Известны устройства для одновременного выравнивания двух нитей при натяжении, основанные на принципе изменения величины контактной площади между нитью и выравнивающим механизмом. 5

Предложенное устройство выполнено в виде двух рычагов, укрепленных на подшипниковых кулачковых полумуфтах, взаимодействующих с соответствующими им кулачковыми полумуфтами, жестко закрепленными на основании утстройства.

Это повышает точность регулирования.

На чертеже изображены описываемое устройство в разрезе и кулачковая муфта в плане.

Устройство содержит кронштейны 1, жестко прикрепленные к остову машины, в которых неподвижно закреплена втулка 2. Во втулке свободно расположена ось 8 с рычагом 4, жестко связанным с осью при помощи гайки 5.

На противоположном конце оси 8 имеется кулачковая полумуфта, представляющая собой буртик со скосом, входящим в контакт с таким же скосом полумуфты б.

Аналогичные скосы имеются на полумуфте рычага 7, подвижно установленного на втулке

2, и полумуфте 8, свободно перемещающейся вдоль оси втулки. На этой же втулке с возможностью осевого перемещения расположс- 30 ны кольца 9 и с возможностью вращения— тарелки 10 и 11, поджатые пружинами 12 через фрикционные шайбы 18. От вращения полумуфты б и 8, а также кольца 9 удерживаются штифтами 14.

Рычаги 4 и 7 удерживаются в исходном положении пружинами 15.

Работает устройство следующим образом.

Нити а и б заводятся между тарелками 10 и 11 так, что рычаги 4 и 7 следят за прохождением нитей. Предварительно поджатые пружинами 12 тарелки защемляют нить с определенны и усилием.

Нить а воздействует на рычаг 7, контролирующий натяжение нити б, а нить б воздействует на рычаг 4, контролирующий нить а.

Так при изменении натяжения нити а рычаг 7 изменит свое угловое положение и, воздействуя скосом своей полумуфты на скос полумуфты 8, ослабит пли усилит действие пружины 12 на тарелки 10 и 11 с нитью б.

При этом последняя изменит свое натяжение, приравнивая его к натяжению нити а.

В случае первоначального изменения натяжения нити б рычаг 4 изменит свое положение, что аналогично приведет к уравниванию натяжения нити а.

Устройство для выравнивания натяжения нитей может быть выцолиено не с кулачковы260756

Предмет изобретения

Составитель Г. Миров

Техред А, А. Камышникова Корректор С. А. Кузовенкова

Редактор А. Бер

Заказ 2172/1 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-З5, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2 ми муфтами, воздействующими через пружины 12 на кольца 9, фрикционно связанными с тарелками 10 и I I, а, например, с магнитами, В этом случае роль полумуфт выполняют магниты, отталкивающиеся одноименными полюсами, причем усилие отталкивания (а следовательно, сжатия тарелок 10 и 11) будет изменяться в зависимости от площади поверхности полюсов, изменяемой поворотом аналогичных рычагов 4 и 7.

Устройство для выравнивания натяжения нитей при их перемотке, отлика)ощееся тем, что, с целью повышения точности регулирования, оно выполнено в виде двух рычагов, укрепленных на подшппниковых кулачковых полумуфтах, взаимодействующих с соответстгующими им кулачковыми полумуфтами, же10 стко закрепленными на основании устройства.
