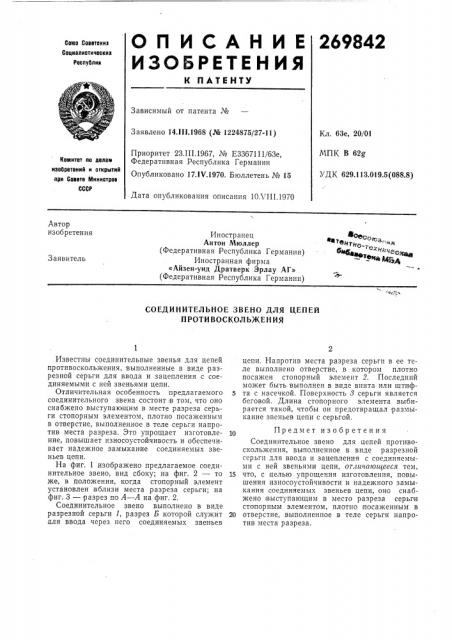

О П И С А Н И Е 269842

ИЗОБРЕТЕНИЯ

Свюа Соеетски»

Социалистических

Республик

К ПАТЕНТУ

Зависимый от патента №

Заявлено 14.III.1968 (№ 1224875/27-11) Кл. 63е, 20/01

МПК В 62

УДК 629.113.019.5(088.8) Приоритет 23.111.1967, № Е3367111/63е, Федеративная Республика Германии

Опубликовано 17.IV.1970. Бюллетень № 15

Комитет по аелав иаооретений и orKphlTNA при Сосете Министров

СССР

Дата опубликования описания 10Л 111.1970

Автор изобретения

Зом ахи т ""отоа„,.

@@6 М * о@ц,э

Иностранец

Антон Мюллер (Федеративная Республика Германии) Иностранная фирма

«Айзен-унд Дратверк Эрлау АГ» (Федеративная Республика Германии) Заявитель

СОЕДИНИТЕЛЬНОЕ ЗВЕНО ДЛЯ ЦЕПЕЙ

ПРОТИВОСКОЛЬЖЕНИЯ

Известны соединительные звенья для цепей противоскольжения, выполненные в виде разрезной серьги для ввода и зацепления с соединяемыми с ней звеньями цепи.

Отличительная особенность предлагаемого соединительного звена состоит в том, что оно снабжено выступающим в месте разреза серьги стопорным элементом, плотно посаженным в отверстие, выполненное в теле серьги напротив места разреза. Это упрощает изготовление, повышает износоустойчивость и обеспечивает надежное замыкание соединяемых звеньев цепи.

На фиг. 1 изображено предлагаемое соединительное звено, вид сбоку; на фиг. 2 — то же, в положении, когда стопорный элемент установлен;вблизи места разреза серьги; на фиг. 3 — разрез по А — А на фиг. 2.

Соединительное звено выполнено в виде разрезной серьги 1, разрез Б которой служит для ввода через него соединяемых звеньев цепи. Напротив места разреза серьги в ее теле выполнено отверстие, в котором плотно посажен стопор ный элемент 2. Последний может быть выполнен в виде винта или штиф5 та с насечкой. Поверхность 3 серьги является беговой. Длина стопорного элемента выбирается такой, чтобы он предотвращал размыкание звеньев цепи с серьгой.

Предмет изобретения

Соединительное звено для цепей противоскольжения, выполненное в виде разрезной серьги для ввода и зацепления с соединяемыми с ней звеньями цепи, отличающееся тем, 15 что, с целью упрощения изготовления, повышения износоустойчивости и надежного замыкания соединяемых звеньев цепи, оно снабжено выступающим в место разреза серьги стопорным элементом, плотно, посаженным в

20 отверстие, выполненное в теле серьги напротив места разреза.

269842

+u /

+ua 3

9 иг 2
