Керамическая масса
Патент 269851
Авторы
Классы МПК
Керамическая масса
Иллюстрации
Реферат

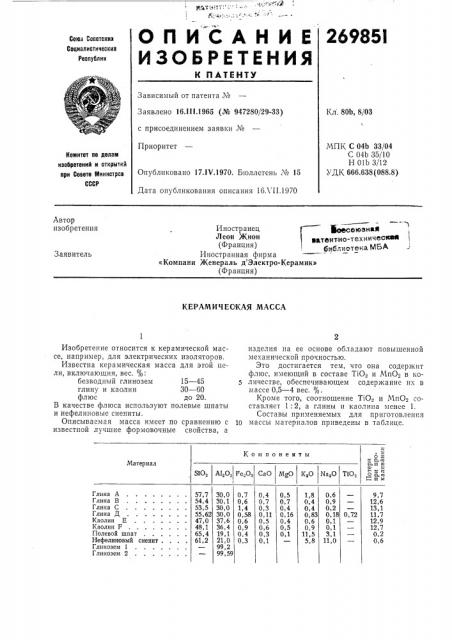

О П И С А Н И Е 26985l
ИЗОБРЕТЕНИЯ
К ПАТЕНТУ
Союз Советских
Социалистических
Республик
Зависимый от патента ¹
Кл . 80Ь, 8/03
Заявлено 16.111.1965 (№ 947280/29-33) с присоединением заявки №
Приоритет
МПК С 04b 33/04
С 04Ь 35/10
Н Olb 3/12
УДК 666.638 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано 17.1V 1970. Бюллетень хЬ 15
Дата опубликования описания 1бЛ II.1970
Автор изобретения
®офсбю9нм аатентно те нич отем®
@иблиотека МБА
Иностранец
Леон Жион (Франция) Иностранная фирма
«Компани Женераль д Электро-Керамик» (Франция) Заявитель
КЕРАМИЧЕСКАЯ МАССА
Изобретение относится к керамической массе, например, для электрических изоляторов.
Известна керамическая масса для этой цели, включающия, вес. %: безводный глинозем 15 — 45 глину и каолин 30 — бО флюс до 20.
В качестве флюса используют полевые шпаты и нефелиновыс сиепиты.
Описываемая масса имеет по сравнению с известной лучшие формовочные свойства, а изделия па ее основе обладают повышенной механической прочностью.
Это достигается тем, что она содержит флюс, имеющий в составе TiO и МпО в количестве, обеспечивающем содержание их в массе 0,5 — 4 вес. %.
Кроме того, соотношение TiO и NnO составляет 1:2, а глины и каолина менее 1.
Составы применяемых для приготовления
10 массы материалов приведены в таблице.
Компоненты
Материал
ЯО, A1,0., Fe..О, СаО MgO
Т10..
КО
Иа,О
0,5
0,7
0,4
0,16
0,4
0,5
0,1
0,72
Глина А
Глина В
Глина С
Глина Д
Каолин Е
Каолин F
Полевой шпат
Нефелиновый сиенит
Глинозем 1
Глинозем 2
57,7
54,4
53,5
55,62
47,0
48,1
65,4
61,2
30,0
30,1
30,0
30,0
37,6
36,4
19,1
21,0
99,2
99,59
0,7
0,6
1,4
0,58
0,6
0,9
0,4
0,3
0,4
0,7
0,3
0,11
0,5
0,6
0,3
0,1
1,8
0,4
0,4
0,83
0,6
0,9
11,5
5,8
0,6
0,9
0,2
0,18
0,1
0,1
3,1
11,0
9,7
12,6
13,1
11,7
12,9
12,7
0,2
0,6 269851
Составитель А. М. Нечаев
Техред 3. Н. Тараненко
Редактор Г. Яковлева
Корректор С. М. Сигал
Заказ !876/!8 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва К-35, Раушская наб., д. 475
Типография, пр. Сапунова, 2
70% глинозема 1 и 75% глинозема 2 имеют крупность менее 5 мк и удельную поверхность порядка 4000 — 5000 см - /г.
Масса, содержащая, вес. %: глинозем 1 39 глину А 1 1,5 глину В 8,0 каолин Е 25,0 нефелиновый сиенит 14,5 флюс 2,0 имеет в сухом состоянии прочность на изгиб
35 кг/сме, измеренную на цилиндрике диаметром 8 л м при расстоянии между опорами
60 мм и температуре 110 С, а обожженный в промышленной тоннельной печи образец диаметром 6 млс имеет плотность 2,76 г/см>, прочность на изгиб 2200 кг/см-, измеренную при расстоянии между опорами 25 мм. Тот же образец, но эмалированный имеет прочность на изгиб 2700 кг/слг2.
Масса, содержащая, вес. %: глинозем 1 40 глину С 15 каолин F 26 нефелиновый сиенит 10 полевой шпат 7 флюс 2 в сухом состоянии имеет сопротивление на изгиб 50 кг/сме, а после оожига 2425 кг/см-, а после эмалирования 2625 кг/см- (плотность
2,94 г/смз) .
Масса, содержащая, вес. . глинозем 2 30 глину D 8 глину Е 13 каолин F 30 нефелиновый сиенит 8,5 полевой шпат 8,5 флюс 2 в сухом состоянии имеет сопротивление на изгиб 36 кг/слх-, после обжига 2220 кг/см -, сопротивление на изгиб в восстановительной атмосфере 2510 кг/сл без эмалировапия и
2895 кг/см- с эмалированием (плотность
2,8 г/слгз) .
10 Процент и состав флюса, вводимого в массу, может меняться в зависимости от содержания Ti02 и МпО в исходном сырье, но так, чтобы их содержание в массе было равно
0,5 — 4%.
15 Одновременное применение TiO и МпО2 снижает температуру обжига, повышает плотность черепка.
Предмет изобретения
1. Керамическая масса, например, для электрических изоляторов, включающая, вес. %: безводный глинозем 15 — 45 глину и каолин 30 — 60
25 флюс до 20, отличающаяся тем, что, с целью повышения механической прочности изоляторов, она содержит флюс, имеющий в составе TiO. и МпО2 в количестве, обеспечивающем содержание их
30 в массе 0,5 — 4 вес. %.
2. Керамическая масса по п. 1, отличающаяся тем, что соотношение Ti02 и МпО составляет 1: 2.
3. Керамическая масса по пп. 1 и 2, отли35 чающаяся тем, что соотношение глины и каолина менее 1.
