Реферат

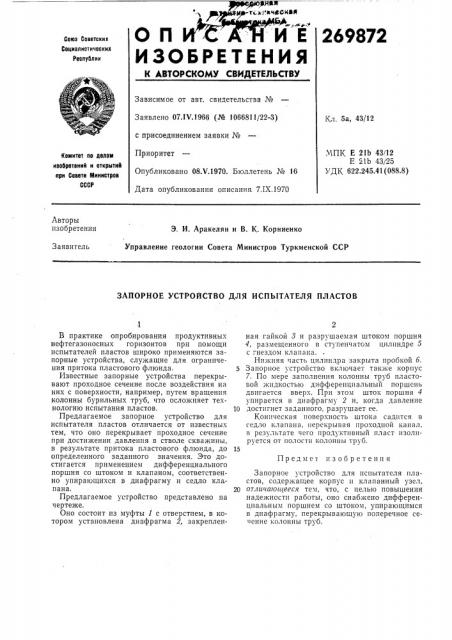

ром™Г

О п

ИЗОБРЕТЕНИЯ

269872

Союэ Саветских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 07ЛЧ.1966 (М )0668(1/22-3) с присоединением заявки №

Приоритет

Опубликовано 08Х.1970. Бюллетень № 16

Дата опубликования описания, 7,(X.1970

Кл. 5а, 43/12

МПК Е 21Ь 43/12

E 2(Ь 43/25

УДК 622.245.4 1(088.8) Комитет по лелем изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Э. И. Аракелян и В. К. Корниенко

Управление геологии Совета Министров Туркменской ССР

Заявитель

ЗАПОРНОЕ УСТРОИСТВО ДЛЯ ИСПЫТАТЕЛЯ ПЛАСТОВ

Предмет изобретения

В практике опробирования продуктивных нефтегазоносных горизонтов при помощи испытателей пластов широко применяются запорные устройства, служащие для ограничения притока пластового флюида.

Известные запорные устройства перекрывают проходное сечение после воздействия на них с поверхности, например, путем вращения колонны бурильных труб, что осложняет технологию испытания пластов.

Предлагаемое запорное устройство для испытателя пластов отличается от известных тем, что оно перекрывает проходное сечение при достижении давления в стволе скважины, в результате притока пластового флюида, до определенного заданного значения. Это достигается применением дифференциального поршня со штоком и клапаном, соответственно упирающихся в диафрагму и седло клапана.

Предлагаемое устройство представлено на чертеже.

Оно состоит из муфты 1 с отверстием, в котором установлена диафрагма 2, закрепленная гайкой 3 и разрушаемая штоком поршня

4, размещенного в ступенчатом цилиндре 5 с ".íåçäîì клапана.

Нижняя часть цилиндра закрыта пробкой 6.

Запорное устройство включает также корпус

7. По мере заполнения колонны труб пластовой жидкостью дифференцпальньш поршень двигается вверх. При этом шток поршня 4 упирается в диафрагму 2 и, когда давление

10 достигнет заданного, разрушает ее.

Коническая поверхность штока садится в седло клапана, перекрывая проходной канал, в результате чего продуктивный пласт изолируется от полости колонны труб.

Запорное устройство для испытателя пластов, содержащее корпус и клапанный узел, 20 отлича ощееся тем, что, с целью повышения надежности работы, оно снабжено дифференциальным поршнем со штоком, упирающимся в диафрагму, перекрывающую поперечное сечение колонны труб.

269872

Заказ 2322/3 Тираж 480 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2

Составитель 10. Белобородов

Редактор А. В. Корнеев Техред А. А, Камышникова

Корректоры: А. Николаева и Л. Корогод
