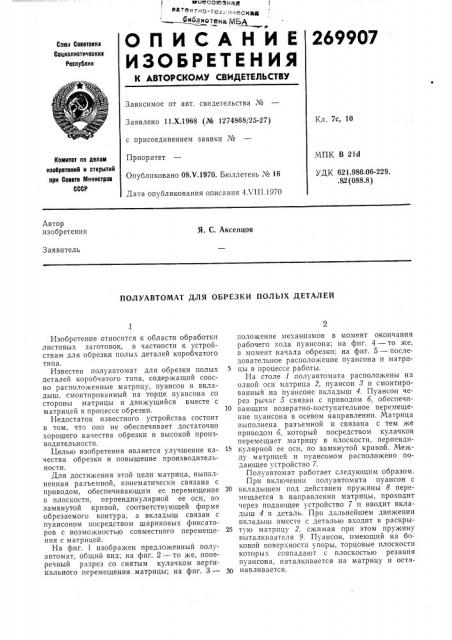

ОП ИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
269907
Союа Соеетских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 7с, 10
Заявлено 11.Х.1968 (№ 1274868/25-27) с присоединением заявки №
Приоритет
Опубликовано 08.Ч.1970. Бюллетень № 16
Дата опубликования описания 4Х111.1970
МПК В 21d
УДК 621.980 0 6-229. .82 (088.8}
Комитет по делам иаобретеиий и открытий при Сосете Мииистрое
СССР
Автор изобретения
Я. С. Аксенцов
Заявитель
ПОЛУАВТОМАТ ДЛЯ ОБРЕЗКИ ПОЛЫХ ДЕТАЛЕЙ
Изобретение относится к области обработки листовых заготовок, в частности к устройствам для обрезки полых деталей коробчатого типа.
Известен полуавтомат для обрезки полых деталей коробчатого типа, содержащий соосно расположенные матрицу, пуансон и вкладыш, смонтированный на торце пуансона со стороны матрицы и движущийся вместе с матрицей в процессе обрезки.
Недостаток известного устройства состоит в том, что оно не обеспечивает достаточно хорошего качества обрезки и высокой производительности.
Целью изобретения является улучшение качества обрезки и повышение производительности.
Для достижения этой цели матрица, выполненная разъемной, кинем атически связана с приводом, обеспечивающим ее перемещение 20 в плоскости, перпендикулярной ее оси, по замкнутой кривой, соответствующей форме обрезаемого контура, а вкладыш связан с пуансоном посредством шариковых фиксаторов с возможностью совместного перемещения с матрицей.
На фиг. 1 изображен предложенный полуавтомат, общий вид; на фиг. 2 — то же, поперечный разрез со снятым кулачком вертикального перемещения. матрицы; на фиг. 3 — ЗО положение механизмов в момент окончания рабочего хода пуансона; на фиг. 4 — то же, в момент начала обрезки; на фиг. 5 — последовательное расположение пуансона и матрицы в процессе работы.
На столе 1 полуавтомата расположены на одной оси матрица 2, пуансон 8 и смонтированный на пуансоне вкладыш 4. Пуансон через рычаг 5 связан с приводом 6, обеспечивающим возвратно-поступательное перемещение пуансона в осевом направлении. Матрица выполнена разъемной и связана с тем же приводом О, который посредством кулачков перемещает матрицу в плоскости, перпендикулярной ее осп, по замкнутой кривой. Между матрицей и пуансоном расположено подающее устройство 7.
Полуавтомат работает следующим образом.
При включении полуавтомата пуансон с вкладышем под действием пружины 8 перемещается в направлении матрицы, проходит через подающее устройство 7 и вводит вкладыш 4 в деталь. При дальнейшем движении вкладыш вместе с деталью входит в раскрытую матрицу 2, сжимая при этом пружину выталкивателя 9. Пуансон, имеющий на боковой поверхности упоры, торцовые плоскости которых совпадают с плоскостью резания пуансона, наталкивается на матрицу и останавливается.
269907
3
Затем по циклу полуавтомата пружина 10 начинает двигать вправо направляющую 11 матрицы вместе с матрицей, деталью и вкладышем. Сжатие матрицы происходит под действием клина в рычажной обойме 12.
При сообщении матрице сложного движения вместе с ней начинает перемещаться вкладыш, связанный с пуансоном шариковыми фиксаторами 18, и деталь обрезается. По окончании цикла обрезки пуансон с вкладышем отодвигается от матрицы. Облой, оставшийся на пуансоне, движется вместе с ним до встречи с ножами, предусмотренными на устройстве 7. Одновременно матрица отодвигается в противоположную сторону, выходит из клинового зажима и раскрывается. Деталь под действием выталкивателя выходит из матрицы.
Предмет изобретения
Полуавтомат для обрезки полых деталей коробчатого типа, содержащий соосно расположенные матрицу, пуансон и вкладыш, смонтированный на торце пуансона со стороны матрицы и движущийся вместе с матрицей в процессе обрезки, отличающийся тем, что, с целью улучшения качества обрезки и повышения производительности, матрица, выполненная разъемной, кинематически связана с приводом, обеспечивающим ее перемещение в плоскости, перпендикулярной ее оси, по замкнутой кривой, соответствующей форме обрезэемого контура, а вкладыш связан с пуансоном посредством шариковых фиксаторов с возможностью совместного перемещения с матрицей.
269907
Я и 2..
3 2 г з г з г
Фиг..5
