Способ получения высококачественпого чугуна

Способ получения высококачественпого чугуна

Иллюстрации

Показать все

Реферат

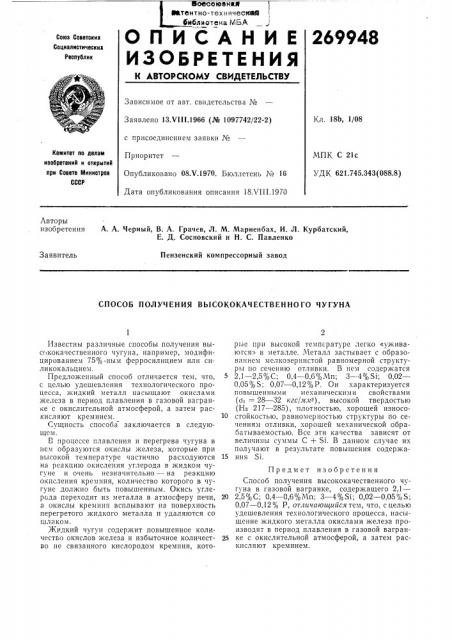

оесо венасу

Юйтентно-тех ничестсткй еитблнотека йй БА

О П И С А Н И Е 269948

ИЗОЫ ЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 18Ь, 1/08

Заявлено 13.VII I.1966 (№ 1097742/22-2) с присоединением заявки ¹

Приоритет

Опубликовано 08Х.1970. Бюллетень ¹ 16

Дата опубликования описания 18.Л11.1970

Комитет по донато изобретений и открытий при Совете Министров

СССР

МПК С 21с

УДК 621.745.343(088.8) Авторы изобретения

А. А. Черный, В. А. Грачев, Л. М. Мариенбах, И. Л. Курбатский, Е. Д. Сосновский и Н. С. Павленко

Заявитель

Пензенский компрессорный завод

СПОСОБ ПОЛУЧЕНИЯ ВЫСОКОКАЧЕСТВЕННОГО ЧУГУНА

Известны различные способы получения выст кокачественного чугуна, например, модифицированием 75%-ным ферросилицием или силикокальцием.

Предложенный способ отличается тем, что, с целью удешевления технологического процесса, жидкий металл насыщают окислами железа в период плавления в газовой вагранке с окислительной атмосферой, а затем раскисляют кремнием.

Сущность способа заключается в следующем.

В процессе плавления и перегрева чугуна в нем образуются окислы железа, которые при высокой температуре частично расходуются на реакцию окисления углерода в жидком чугуне и очень незначительно — на реакцию окисления кремния, количество которого в чугуне должно быть повышенным. Окись углерода переходит из металла в атмосферу печи, а окислы кремния всплывают на поверхность перегретого жидкого металла и удаляются со шлаком.

)Кидкий чугун содержит повышенное количество окислов железа и избыточное количество не связанного кислородом кремния, которые при высокой темпсратуре легко «уживаются..> в металле. Металл застывает с образован;cì мелкозернистой равномерной структуры по сечению отливки. В нем содержатся

2,1 — 2,5% С; 0,4 — 0 6% Мп; 3 — 4% Si; 0,02—

0,05% S. 0,07 — 0,12% P Он характеризуется повышенными механическими свойствами (oi — — — 28 — 32 кгс/,и,ц- ), высокой твердостью (Нз 217 — 285), плотностью, хорошей износо10 стойкостью, равномерностью структуры по сечениям отливки, хорошей механической обрабатываемостью. Все эти качества зависят от величины суммы С + Si. В данном случае их получают в результате повышения содержа15 ния S i.

Предмет изобретения

Способ получения высококачественного чугуна в газовой вагранке, содержащего 2,1—

20 25%С; 0,4 — 06%Мп; 3 — 4%Si; 0,02 — 0,05%S;

0,07 — 0,12 /0 Р, отличающийся тем, что, с целью удешевления технологического процесса, насыщение жидкого металла окислами железа производят в период плавления в газовой вагран25 ке с окислительной атмосферой, а затем раскисляют кремнием.
