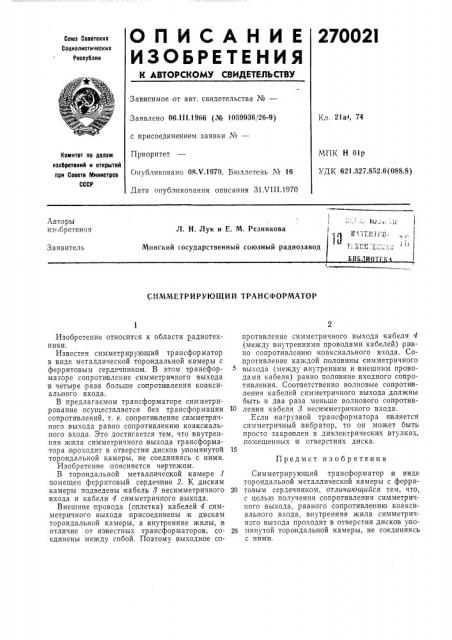

ОП ИСА НИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2700 2l

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Кл. 21а>, 74

Заявлено 06.)((,1966 (№ 1059936/26-9) с присоединением заявки ¹â€”

Приоритет

Опубликовано 08.Ч.1970. Бюллетень ¹ 16

Дата опубликования описания 3)Х(П.1970

МПК Н 01р

УДК 621.327.852.6 (088.8) Комитет по делам изобретеиий и открытий при Спеете Мииистрое

СССР

Авторы из< бретенпя

Л. Н. Лук и Е. М. Резникова

Минский осударственный союзный радиозавод

Заявитель

СИММЕТРИРУЮЩИЙ ТРАНСФОРМАТОР

Изобретение относится к области радиотехники.

Известен симметрирующий трансформатор в виде металлической тороидальной камеры с ферритовым сердечником. В этом трансформаторе сопротивление симметричного выхода в четыре, раза больше сопротивления коаксиального входа.

В предлагаемом трансформаторе симметрирование осуществляется без трансформации сопротивлений, т. е. сопротивление симметричного выхода равно сопротивлению .коаксиального входа. Это достигается тем, что внутренняя жила симметричного выхода трансформатора проходит в отверстия дисков у1помянутой тороидальной камеры, не соединяясь с ними.

Изобретение поясняется чертежом.

В тор оидальной металлической камер е 1 помещен ферритовый сердечник 2. К дискам камеры подведены кабель 8 несимметричного входа и кабели 4 симметричного выхода.

Внешние провода (оплетка) кабелей 4 симметричного выхода присоединены к дискам тороидальной камеры, а .внутренние жилы, в отличие от известных трансформаторов, соединены между собой. Поэтому выходное сопротивление симметричного выхода кабеля 4 (между внутренними проводами кабелей) равно сопротивлению коаксиального входа. Сопротивление каждой;половины симметричного выхода (между внутренним и внешним проводами кабеля) равно половине входного сопротивления. Соответственно волновые сопротивления кабелей симметричного выхода должны быть в два раза меньше волнового сопротив10 ления кабеля 8 ннеессииммммееттрричного входа.

Если нагрузкой трансформатора является симметричный вибратор, то он может быть просто закреплен в диэлектрических .втулках, .помещенных в отверстиях диска.

Предмет изобретения

Симметрирующий трансформатор в виде тороидальной металлической камеры с ферри20 товым сердечником, отличающийся тем, что, с целью получения сопротивления симметричного выхода, равного сопротивлению коаксиального входа, внутренняя жила симметричного выхода проходит в отверстия дисков упо25 мянутой тороидальной камеры, не соединяясь с ними.
