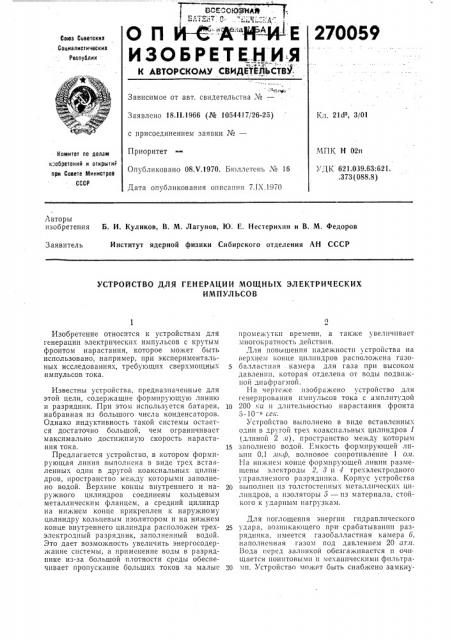

УСТРОЙСТВО ДЛЯ ГЕНЕРАЦИИ МОЩНЫХ ЭЛЕКТРИЧЕСКИХ

ИМ ПУЛ ЪСО В

Изобретение относится к устройствам для генерации электрических импульсов с крутым фронтом нарастания, которое может быть использовано, например, при экспериментальных исследованиях, требующих сверхмощных и м пул ьсо в тока.

Известны устройства, предназначенные для этой цели, содер>кащие формирующую линию и разрядник. При этом используется батарея, набранная из большого числа конденсаторов.

Однако индуктивность такой системы остается достаточно большой, чем ограничивает максимально дости>кимую скорость нарастания тока.

Предлагается устройство, в котором формирующая линия выполнена в виде трех .вставленных один в другой коаксиальных цилиндров, ilpocTpBIIcTBQ между которыми заполнено водой, Верхние концы внутреннего и наружного цилиндров соединены кольцевым металлическим фланцем, а средний цилиндр иа нижнем конце прикреплен к наружному цилиндру кольцевым изолятором и на нижнем конце внутреннего цилиндра расположен трехэлектродный разрядник, заполненный водой.

Это дает возможность увеличить энергосодержание системы, а применение воды в разряднике из-за большой плотности среды обеспечивает пропускание больших токов за малые промежутки времени, а также увеличивает многократность действия.

Для повышения надежности устройства на верхнем конце цилиндров расположена газобалластпая . камера для газа при высоком давлении, которая отделена от воды подвижной диафрагмой.

I IB чертеже изображено устройство для генерирования импульсов тока с амплитудой

10 200 ка и длительностью нарастания фронта

5-10 в сек.

Устройство выполнено в виде вставлеHныx один в другой трех коаксиальных цилиндров 1 длиной 2 lt) пространство между которым

15 заполнено водой. Емкость формирующей линии 0,1 лкф, волновое сопротивление 1 оль

I-Ia нижнем конце формирующей линии раз»ещены электроды 2, 3 и 4 трехэлектродного управляемого разрядника. Корпус устройства

2Q выполнен из толстостенных металлических цилиндров, а изоляторы 5 — пз материала, стойкого к ударным нагрузкам.

Для поглощения энергии гидравлического

25 удара, возникающего при срабатывагиш разрядника, имеется газобалластная камера 6, наполненная газом под давлением 20 атль

Вода перед заливкой обезгаживается и очи. щается ионитовыми и механическими фильтра30 ми. Устройство может быть снабжено замкну у"

270059

3 4

h нагрузе

Составитель Б. П. Кононов

Редактор Л. К. Ушакова Текред А. А. Камышникова Корректоры; А. Николаева и Л. Корогод

Заказ 2322/16 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 тым контуром 7 для циркуляции и очистки воды.

Для увеличения напряжения на нагрузке и амплитуды тока можно применить последовательно-параллельное соединение нескольких подобных устройств, причем синхронизация всей системы осуществляется при помощи управляемых водяных разрядников.

Предмет изобретения

l. Устройство для генерации мощных электрических импульсов, содержащее формирующую линию и трехэлектродный разрядник, отличающееся тем, что, с целью генерации мощных импульсов тока с крутым фронтом нарастания, линия выполнена в виде трех вставленных один в другой коаксиальных цилиндров, пространство между которыми заполнено водой, верхние концы внутреннего и наружного цилиндров соединены кольцевым

5 металлическим фланцем, а средний цилиндр па нижнем конце прикреплен к наружному цилиндру с помощью кольцевого изолятора и на нижнем конце внутреннего цилиндра расположен трехэлектродный разрядник, запол10 пенный водой.

2. Устройство по п, 1, отличающееся тем, что, с целью повышения его надежности, на верхнем конце цилиндров расположена газобалластная камера для газа при высоком

Т5 давлении, которая отделена от воды подвижной диафрагмой.
