Реферат

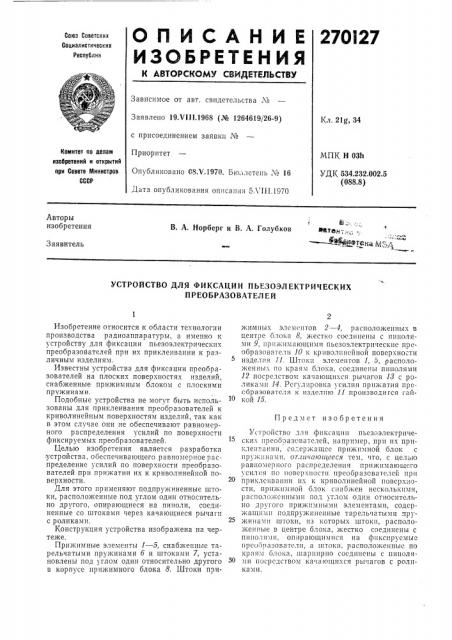

О П И С А Н И Е 270I27

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 19.И11.1968 (№ 1264619/26-9) с присоединением заявки №

Приоритет

Опубликовано 08.V.1970. Бю, летепь ¹ 16

Дата опубликования описанги 5Л" П1.1970

Кл. 2lg, 34

Комитет оо делам изобретений и открытий ори Совете Министров

СССР

МПК Н 0311

УДК 534.232.002.5 (088.8) Авторы изобретения

В. А. Норберг и В. А, Голубков

Заявитель

УСТРОЙСТВО ДЛЯ ФИКСАЦИИ ПЬЕЗОЭЛЕКТРИЧЕСКИХ

ПРЕОБРАЗОВАТЕЛЕЙ

Предмет изобретения

Изобретение относится к области технологии производства радиоаппаратуры, а именно к устройству для фиксации пьезоэлектрических преобразователей при их приклеивании к различным изделиям.

Известны устройства для фиксации преобразователей на плоских поверхностях изделий, снабженные прижимным блоком с плоскими пружинами.

Подобные устройства не могут быть использованы для приклеивания преобразователей к криволинейным поверхностям изделий, так как в этом случае они не обеспечивают равномерного распределения усилий по поверхности фиксируемых преобразователей.

Целью изобретения является разработка устройства, ооеспечивающего равномерное распределение усилий по поверхности преобразователей при прижатии их к криволинейной поверхности.

Для этого применяют подпружиненные штоки, расположенные под утлом один относительно другого, опирающиеся на пиноли, соединенные со штоками через качающиеся рычаги с роликами.

Конструкция устройства изображена на чертеже.

Прижимные элементы 1 — 5, снабженные тарельчатыми пружинами б и штоками 7, установлены под углом один относительно другого в корпусе прижимного блока 8. Штоки прижимшгх элементов 2 — 4, расположенных в центре блока 8, жестко соединены с пинолями 9, нрижимагощими пьезоэлектрические преобразователи 10 к криволинейной поверхности изделия 11. Штоки элементов 1, 5, расположеннг гх Ilo краям блока, соединены пинол1lми

12 посредством качающихся рычагов И с роликами 14. Регулировка усилия прижатия преобразователя к изделию 11 производигся гайкой 15.

Устройство для фиксации пьезоэлектрических преобразователей, например, 11pII их приклеивании, со:.ержащсе прижимной блок с пружинами. от.ги1гсгюигееся тем, ITQ, с целью равномерного распределения прижимающего усилия по поверхности преобразователей при приклсиваиии их к криволинейной поверхности, прижимной блок снабжен несколькими, расположенными под углом один относительно другого прижимными элементами, содержащими подпружиненные Tàðåëü÷àòûìll чружина ги штоки, из I GTopblx штоки, расположещгые в центре блока, жестко соединены с пино,ля.,«li опирающимися на фиксируемые преобразователи, а штоки, расположенные по краям олока, шарнирно соединены с пинолями посредством качающихся рычагов с роликами.

270127

Составитель В. Судариков

Тскред A. A. Камышиикова Корректор Л. И. Гаврилова

Редактор A. В. Корнеев

Типографии, пр. Сапунова, 2

Заказ 2144717 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретешш и открытий при Совстс Министров СССР

Москва )K-85, 1 аушскал наб., д. 4/5
