Реферат

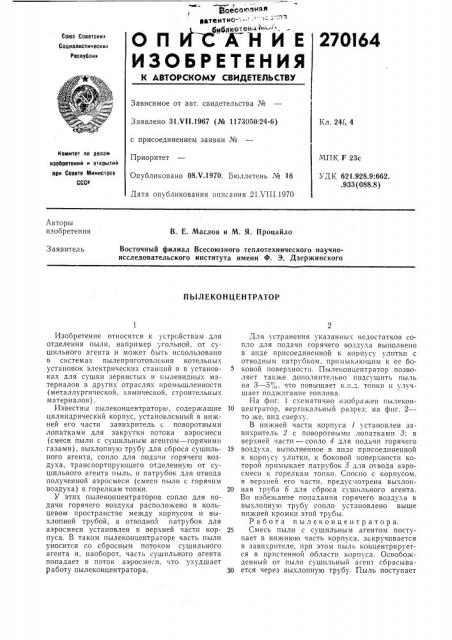

9СЕС ОУЭН а4

".. Ч

4йтйнтно й."" Х" и " и

E О П

ИЗ ОБ Р ЕТЕН ИЯ

27OI64

Союз Соеетскит

Сапиелистическит

Респурлив

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 31.VII.1967 (№ 1173050/24-6) с присоединением заявки №

Приоритет

Опубликовано 08.Ч.1970. Бюллетень № 16

Дата опубликования описания 21 VIII.1970

Кл. 241, 4

Комитет по лелем

МПК F 23с

УДК 621.928.9:662. .933 (088.8) ивабретеиий и открытий при Совете Мииистрав

СССР

Авторы изобретения

В. E. Маслов и М. Я. Процайло

Восточный филиал Всесоюзного теплотехнического научноисследовательского института имени Ф. Э. Дзержинского

Заявитель

ПЫЛ ЕКО Н ЦЕНТРАТОР

Изобретение относится к устройствам для отделения пыли, например угольной, от сушильного агента и может быть использовано в системах пылеприготовлсния котельных установок электрических станций и в установках для сушки зернистых и пылевидFIttx материалов в других отраслях промышленности (металлургической, химической, строительных материалов).

Известны пылеконцентраторь., содержащие цилиндрический корпус, установленный в нижней его части завихритель с поворотными лопатками для закрутки потока аэросмеси (смеси пыли с сушильным агентом — горячими газами), выхлопную трубу для сброса сушильного агента, сопло для подачи горячего воздуха, транспортирующего отделенную от сушильного агента пыль, и патрубок для отвода полученной аэросмеси (смеси пыли с горячим воздуха) к горелкам топки.

У этих пылеконцентраторов сопло для подачи горячего воздуха расположено в кольцевом пространстве между корпусом и выхлопной трубой, а отводно"r патрубок для аэросмеси установлен в верхней части корпуса. В таком пылеконцентраторе часть пыли уносится со сбросным потоком сушильного агента и, наоборот, часть сушильного агента попадает в поток аэросмеси, что ухудшает работу пылеконцентратора.

Для устранения указанных недостатков сопло для подачи горячего воздуха выполнено в виде присоединенной к корпусу улитки с отводным патрубком, примыкающим к ее боковой поверхности. Пылеконцентратор позволяет также дополнительно подсушить пыль на 3 — 5", ;„что повышает к.н.д. топки и улучшает поджигание топлива.

На фиг. 1 схематично изображен пылекон10 центратор, вертикальный разрез; на фиг. 2— то же, вид сверху.

В нижней части корпуса / установлен завихритель 2 с поворотными лопатками 3; в верхней части — сопло 4 для подачи горячего

15 воздуха, выполненное в виде присоединенной к корпусу улитки, к боковой поверхности которой примыкает патрубок " для отвода аэросмеси к горелкам топки. Соосно с корпусом, в верхней его части, предус..|отрена выхлоп20 ная труба б для сброса сушильного агента.

Во избежание попадания горячего воздуха в выхлопную трубу сопло установлено выше нижней кромки этой трубы.

Работа пылекон центратора.

25 Смесь пыли с сушильным агентом поступает в нижнюю часть корпуса, закручивается в завихрителе, прп этом пыль концентрируется в пристенной области корпуса. Освобожденный от пыли сушильный аген сбрасыва30 ется через выхлопную трубу. Пыль поступает в кольцевое пространство между улиточным соплом и выхлопной трубой, где подхватывается закрученным в улитке готоком горячего воздуха, интенсивно перемешивается с ним, дополнительно подсушнвается и транспортируется этим же воздухом через отводной патрубок к топочным горелкам.

Предмет изобретения

Пылекопцентратор, преимущественно для систем пылеприготовленпя котельных установок, содержащий цилиндрический корпус, установленный в нижней его части завихритель с поворотными лопатками для закрутки потока аэросмеси, выхлопную трубу для сброса сушильного агента, соцло для подачи горячего воздуха, транспортирующего отделенную от сушильного агента пыль, и патрубок для отвода полученной аэросмеси в топку, отлииаюа ийся тем, что, с целью уменьшения потерь пыли со сбросным потоком, сопло вы10 полнено в виде присоединенной к корпусу улитки с отводным патрубком, примыкающим к ее боковой поверхности.
