Патент ссср 270214
Иллюстрации
Реферат

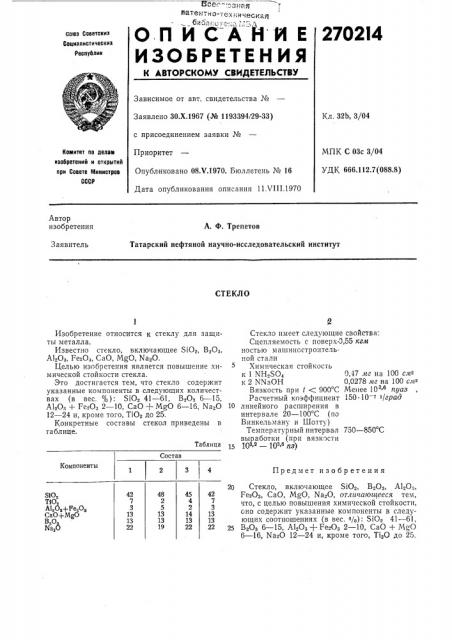

c e -- озир,уу ттатентно-техиичеои=.я
270 2I4
ОПИСАНИЕ
gg() БРЕТЕ Н ИЯ союз Соеетскиз
Социалистическиа
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено ЗО.Х.1967 (№ 1193394/29-33) с присоединением заявки №
Приоритет
Опубликовано 08.Ч.1970. Бюллетень № 16
Дата опубликования описания 11.VIII.1970
Кл. 32Ь, 3/04
МПК С 03с 3/04
УДК 666.112.7(088.8) йомитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
А. Ф. Трепетов
Татарский нефтяной научно-исследовательский институт
Заявитель
СТЕКЛО
Таблица
Состав
Компоненты
2
14
13
42
3
13
13
48
5
13
13
42
3
13
13
Я!О
Т1О
A1 Os+Pe,Os
С а О-1-МдО в,о
Изобретение относится к стеклу для защиты металла.
Известно стекло, включающее SiO, В. Оз, A1s0s, Fe-.-Os, CaO, MgO, NasO.
Целью изобретения является повышение хим ичес к ой стойко сти стекл а.
Это достигается тем, что стекло содержит указанные компоненты в следующих количествах (в вес. 7О): SiOs 41 — 61, В Оз 6 — 15, А1.0з + Fe=Os 2 — 10, CaO+ MgO 6 — 16, NasO
12 — 24 и, кроме того, Т10е до 25.
Конкретные составы стекол приведены в таблице.
Стекло имеет следующие свойства:
Сцепляемость с поверх-0,55 кгм постыл машиностроительной стали
Химическая стойкость к 1 NHsS04 0,47 мг на 100 сл- к 2 NNaOH 0,0278 л г на 100 смВязкость при t (900 C Менее 10зе пуаз
Расчетный коэффициент 150.10»/град
10 линейного расширения в интервале 20 — 100 С (по
Винкельману и Шотту)
Температурный интервал 750 — 850 С выработки (при вязкости
10з.з Из n3) Предмет изобретения
20 Стекло, включающее ЯОз, В Оз, АI,O,"„
Fe.0з, CaO, MgO, Na O, отличающееся тем, что, с целью повышения химической стойкости, оно содержит указанные компоненты в следующих соотношениях (в вес. %): SiOs 41 — 61, 25 BsOs 6 — 15, А1зОз+ Fe Os 2 — 10, CaO + IgO
6 — 16, Na.-О 12 — 24 и, кроме того, Ti:.0 до 25,
