Приспособление для крепления листовых материалов

Приспособление для крепления листовых материалов

Иллюстрации

Показать все

Реферат

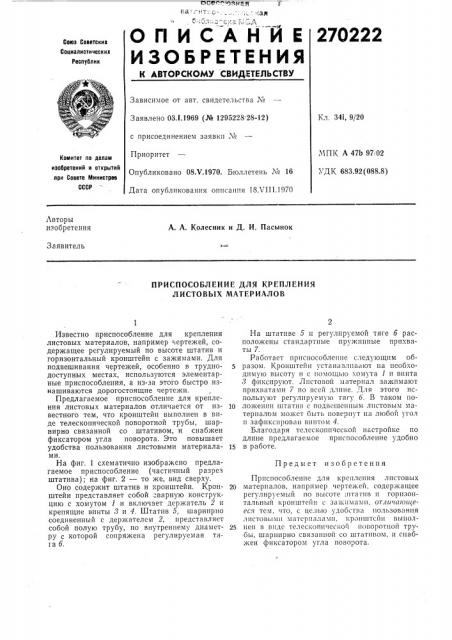

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Соеетскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства Ле

Заявлена 03,!.1969 (№ 1295228 28-12) с присоединением заявки ¹

Приоритет

Опубликовано 08Х.1970. Бюллетень ¹ 16

Дата опубликования описания 18Х111.1970

Кл. 341 9/20

ИПК А 47b 97(02

УДК 683.92 (088.8) Комитет по делам изобретеиий и открытий при Совете Министров

СССР

Авторы изобретения

А. А. Колесник и Д. И. Пасынок

Заявитель

ПРИСПОСОБЛЕНИЕ ДЛЯ КРЕПЛЕНИЯ

ЛИСТОВЫХ МАТЕРИАЛОВ

На штативе 5 и регулируемой тяге б расположены стандартные пружинные прихваты 7.

Работает приспособление следующим образом. Кронштейн устанавлив»ют на необходимую высоту и с помощью хомута 1 и винта

8 фиксируют. Листовой материал зажимают прихватами 7 по всей длине. Для этого используют регулируемую тягу б. В таком no)p ложении штатив с подвешенным листовым материалом может быть повернут на любой угол и зафиксирован винтам 4.

Благодаря телескопической настройке по длине предлагаемое приспособление удобно

15 в работе.

Приспособление для крепления листовых

20 материалов, например чертежей, содержащее регулируемый по высоте ьитатив и горизонтальныи кранп!Те!!н с заж!!ы»ми, атл!!чалю!(1ееея тем, ITQ, с целью удобств» пользования листовыми матери»лами, кронштсйн выпол25 нен в виде телескопической наворотной трубы, шарнирно связанной со штативом, и снабжен фиксатором угла поворота.

Известно приспособление для крепления листовых материалов, например чертежей, содержащее регулируемый по высоте штатив и горизонтальный кронштейн с зажимами. Для подвешивания чертежей, особенно в труднодоступных местах, используются элементарные приспособления, а из-за этого быстро изнашиваются дорогостоящие чертежи.

Предлагаемое приспособление для крепления листовых материалов отличается от известного тем, что кронштейн выполнен в виде телескопической поворотной трубы, шарнирно связанной со штативом, и снабжен фиксатором угла поворота. Это повышает удобства пользования листовыми материалами.

На фиг. 1 схематично изображено предлагаемое приспособление (частичный разрез штатива); на фиг. 2 — то же, вид сверху.

Оно содержит штатив и кронштейн. Кронштейн представляет собой -варную конструкцию с хомутом 1 и включает держатель 2 и крепящие винты 8 и 4. Штатив 5, шарнирно соединенный с держателем 2, представляет собой полую трубу, по внутреннему диаметру с которой сопряжена регулируемая тяга б.

Предмет изобретения

270222

Фиг. 2

Составитель A. Скоморохов

Редактор В. Ф. Смирягина Техред А. А. Камышникова Корректор И. С. Хлыстова

Заказ 2)84!! О Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва,,Ж,-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
