1 13 270272

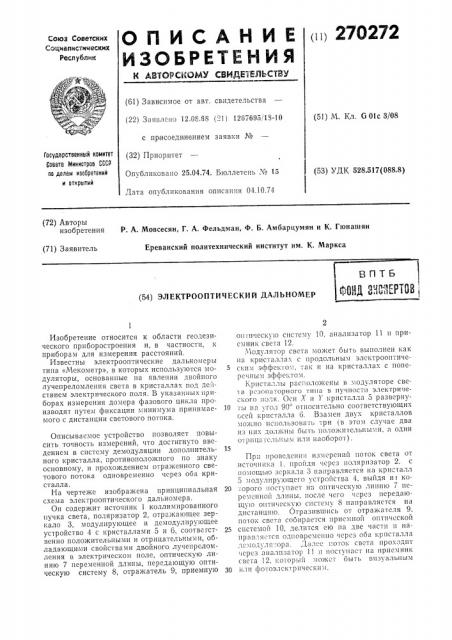

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВеОРСИОМУ СВЙДЕТЕЛЬСТВУ

Союз Советских

Социалис! Мц еских

Республик (б1) Зависимое от авт. свидетельства (22) Заявлс130 12.08,68 ("11 1267695/18-10 с присоединением заявки № (32) Приоритет

Опубликовано 25.04.74. Бюллетень № 15

Дата опубликования описания 04.10.74 (51) М. Кл. G 01с 3/08

Гасударственный комитет

Совета Министров СССР оа делам изобретений и открытий (53) УДК 528.517(088.8) (72) Авторы изобретения P. А. Мовсесян, Г. А. Фельдман, Ф. Б. Амбарцумян и К. Гюнашян

Ереванский политехнический институт им. К. Маркса (71) Заявитель

ВПТб

ПЦ ""Л Юв (54) ЭЛ ЕКТРОО П ТИ Ч ЕС КИ и ДАЛ b НОМЕР

Изобретение относится к области геодезического приборостроения и, в частности, к приборам для измерения расстояний.

Известны электрооптические дальномеры типа «Мекометр», в которых используются модуляторы, основанные на явлении двойного лучепреломления света в кристаллах под действием электрического поля. В указанных приборах измерения домера фазового цикла производят путем фиксации минимума принимае- 10 мого с дистанции светового потока.

Описываемое устройство позволяет повысить точность измерений, что достигнуто введением в систему демодуляции дополпитель- 15 ного кристалла, противоположного по знаку основному, и прохождением отраженного светового потока одновременно через ооа кристалла.

На чертеже изображена принципиальная 20 схема электрооптического дальномера.

Он содержит источник 1 коллимированного пучка света, поляризатор 2, отражающее зеркало 3, модулирующее и демодулирующее устройство 4 с кристаллами 5 и б, соотвегст- 25 венно положительными и отрицательными, обладающими свойствами двойного лучепрсломления в электрическом поле, оптическую линию 7 переменной длины, передающую оптическую систему 8, отражатель 9, приемную з0 оптическую систему 10, анализатор 11 и приемник света 12.

Модулятор света может быть выполнен как па кристаллах с продольным элсктрооптическим эффектом, так и на к13истяллях с попе рс шым эффектом.

Кристаллы расположены в модуляторе све3 а резон яторного тина в пучност11 электрического по "sI. Оси Х и У кристалла 5 развернуты на угол 90 относительно соответствующих ссе11 кристалла б. Взамен двух кристаллов 10жпо нс110льзовять три (в эт031 слччяе двя из IIII должны быть положнтелы1ыми, я один о1рпцатсльным нлп наоборот).

Г1р11 проведснп:1 измсрсшш поток света от исто шика 1. пройдя чсрсз поляризатор 2. с помощью зсркà IH 3 направляется на кристалл

5;1одулпрующегÎ устройства 4, вьшдя и3 ко;орого поступает на оптическую лшшю 7 IIcрсмсшшй длины, после чего через передающую оптическую систему 8 паправлястся на дистанцио. Отразившись от отражателя 9, поток света собирается приемной оптической системой 10, делится ею па две части и направля тся одновременно через оба крпсгалла дсмодуля.-ора. Далее 110òîê светя проходит

«срез анализатор 11 и поступает на приемник света 12, который может быть визуальным илп фотоэлскт13и !ескнм.

270272 рт.:.... ". ° ..;Г,", ;,.,,7 .=, ).„, :

Составитель Л. Колюбакина

Корректоры: В. Петрова и Е. Давыдкина

Текред Л. Акимова

Редактор А. Корнеев

Sa«as 2686/1 Изд. К> 767 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-36, Раушская наб., д. 4/6

Типография, пр. Сапунова, 2

B работающем состоянии при изменении длины оптической линии 7 в приемнике света

12 будет наблюдаться изменение интенсивностей световых потоков, прошедших через положительный и отрицательный кристаллы 5, ), 6. При расстояниях, кратных — м О. м— длина волны модуляции), на выходе одного из кристаллов имеет место максимум интенсивности света, а на выходе другого — минимум.

При изменении расстояния наблюдается перераспределение интенсивности света в обеих половинах пучка. Фиксацию фазы осуществляют по равенству интенсивности в обеих половинах пучка, т. е. в месте, где крутизна изменения ее в зависимости от расстояния наибольшая. Последнее приводит к увеличению точности измерения расстояния при условии наличия идентичных кристаллов в демодуляторс, а также при условии, гго интенсивность света обеих половин пучка, проходящих через первый и второй кристаллы демодулятора, одинакова.

Предмет изобретения

Электрооптический дальномер, содержащий источник коллимированного пучка света, IIQляризатор, приемную и передающую оптиче10 ские системы, модулирующее и демодулирующее устройство, анализатор и индикатор принимаемого светового потока, о т л и ч а ющи и с я тем, что, с целью повышения точности измерения, в модулирующем и демодули15 рующем устройстве установлен дополнительньш кристалл, противоположный по знаку основному, с возможностью пропускания отрмкенного светового потока одновременно через оба кристалла.
